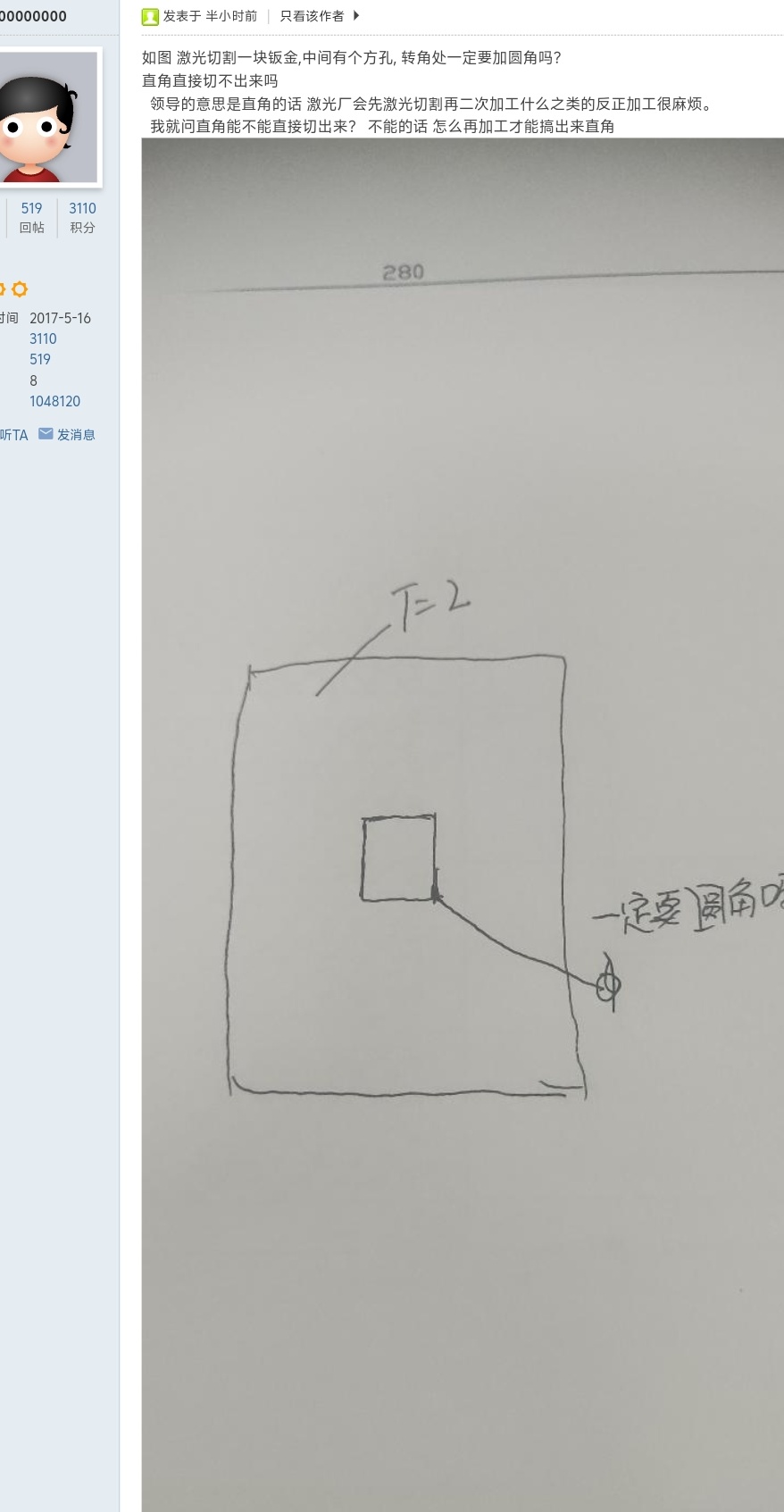

激光切割方孔 在拐角处必然出现圆角

寂静回声

问









答
激光切割头由XY轴伺服电机驱动，理想的90°直角需要瞬时完成速度换向，要求加速度无穷大，这在现实中完全无法实现。
为了避免机械冲击、电机丢步、机床振动，保证切割稳定性和加工效率，数控系统会通过前瞻（Look-ahead）功能和默认的G64连续路径模式，提前预判拐角轨迹：在接近拐角时自动减速，过拐角后再加速，同时用平滑的圆弧轨迹替代尖锐的直角过渡。切割速度越快，所需的减速距离越长，拐角的圆角半径就越大。
而能大幅缩小圆角的G61精确停止模式，需要在每个拐角完全停稳后再换向，会严重降低加工效率，因此量产场景极少默认使用。
激光不是理想的零宽度切割线，聚焦后是具有固定直径的圆形光斑（工业常用聚焦光斑直径0.05~0.3mm），切缝宽度基本等于光斑直径。
对于方孔的内角，圆形光斑无法完全贴合直角顶点：光斑中心沿直角轨迹运动时，光斑的内侧边缘会在拐角处形成天然圆角，理论上最小圆角半径≥光斑半径，这是无法突破的物理极限——哪怕运动轨迹完全精准，也不可能切出绝对尖锐的直角。

事先在会出现圆角的地方钻孔，这样切割时就会让圆角消失，安装时就能保证安装到位。
