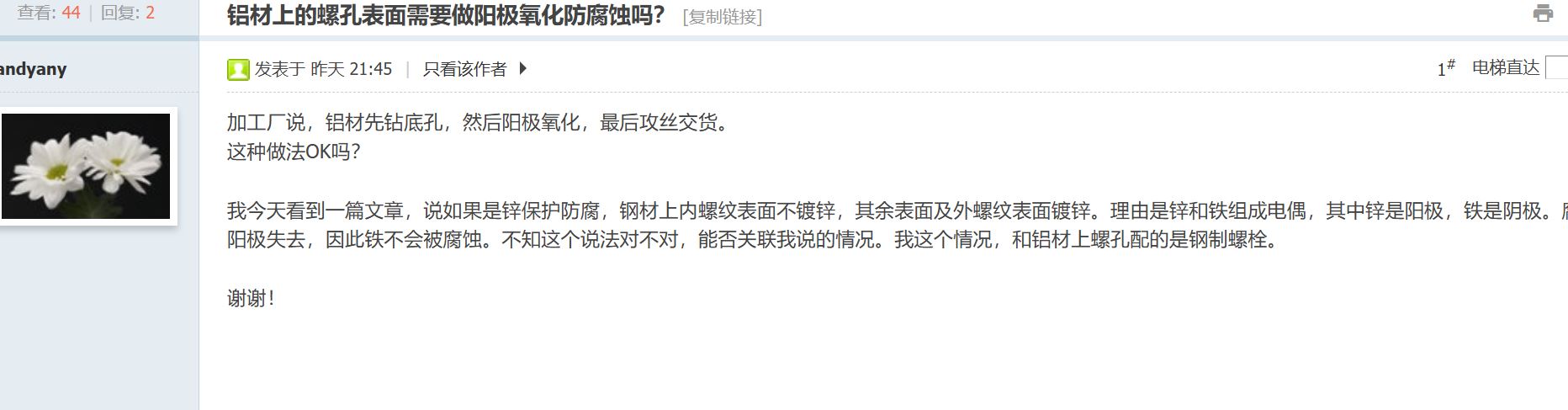

铝孔对钢制紧固件也想玩电位保护吗

寂静回声

问






答


锌的标准电极电位（-0.76V）比钢（-0.44V）更负，在电解质（如潮湿空气、雨水）存在时，锌-钢接触形成电偶电池。
锌作为阳极被腐蚀（“阳极失去”），钢作为阴极被保护——这是镀锌防腐的科学基础。
关键前提：必须存在电解质（干燥环境不触发此机制），且锌与钢需电连接。


但这只是一个方面，其它原因是：
镀锌层有明确的厚度（常规防护性镀锌层厚度为 8~50μm），内螺纹若镀锌，镀层会直接缩小螺纹小径、改变中径公差，极易导致螺纹副配合时出现拧入困难、卡死、牙型损伤，甚至破坏连接强度与密封性。
内螺纹的牙底、深孔缝隙属于电镀 / 热镀锌的低电流区，极易出现镀层偏薄、漏镀、针孔、结瘤等缺陷，这些缺陷反而会形成局部小阳极，诱发更危险的点蚀；不如不镀，直接依靠整体阴极保护，防护可靠性反而更高。
内螺纹镀锌需要额外的工装、镀后处理工序，合格率低，直接不镀可大幅降低加工成本，同时不影响防腐效果。

都不是一个材质，在那胡扯什么玩意。
铝材阳极氧化是通过外加电场的电化学方法，在铝基体表面原位生成一层与基体冶金结合的、致密坚硬的氧化铝（Al₂O₃）膜。
该氧化膜是高电阻率的绝缘体，化学稳定性极强，仅溶于强酸强碱，完全不具备金属导电性，无法与铝基体形成导电的电偶回路，直接失去了牺牲阳极电化学保护的前提条件。
钢材内螺纹不镀锌，可通过同零件的镀锌层获得电化学保护。
但铝材内螺纹不做阳极氧化，裸露的铝基体完全无法被外表面的绝缘氧化膜保护，反而会成为腐蚀薄弱点。

钢材什么电位，铝材什么电位。
铝标准电位（-1.66V）比钢（-0.44V）更负，在电解质中：铝作为阳极会加速腐蚀，钢作为阴极被保护。
若阳极氧化膜在螺纹拧紧时破损，裸露铝必然与钢制紧固件直接接触。
铝材成为腐蚀牺牲品，与原设计“保护关键部件”目标完全相悖。
