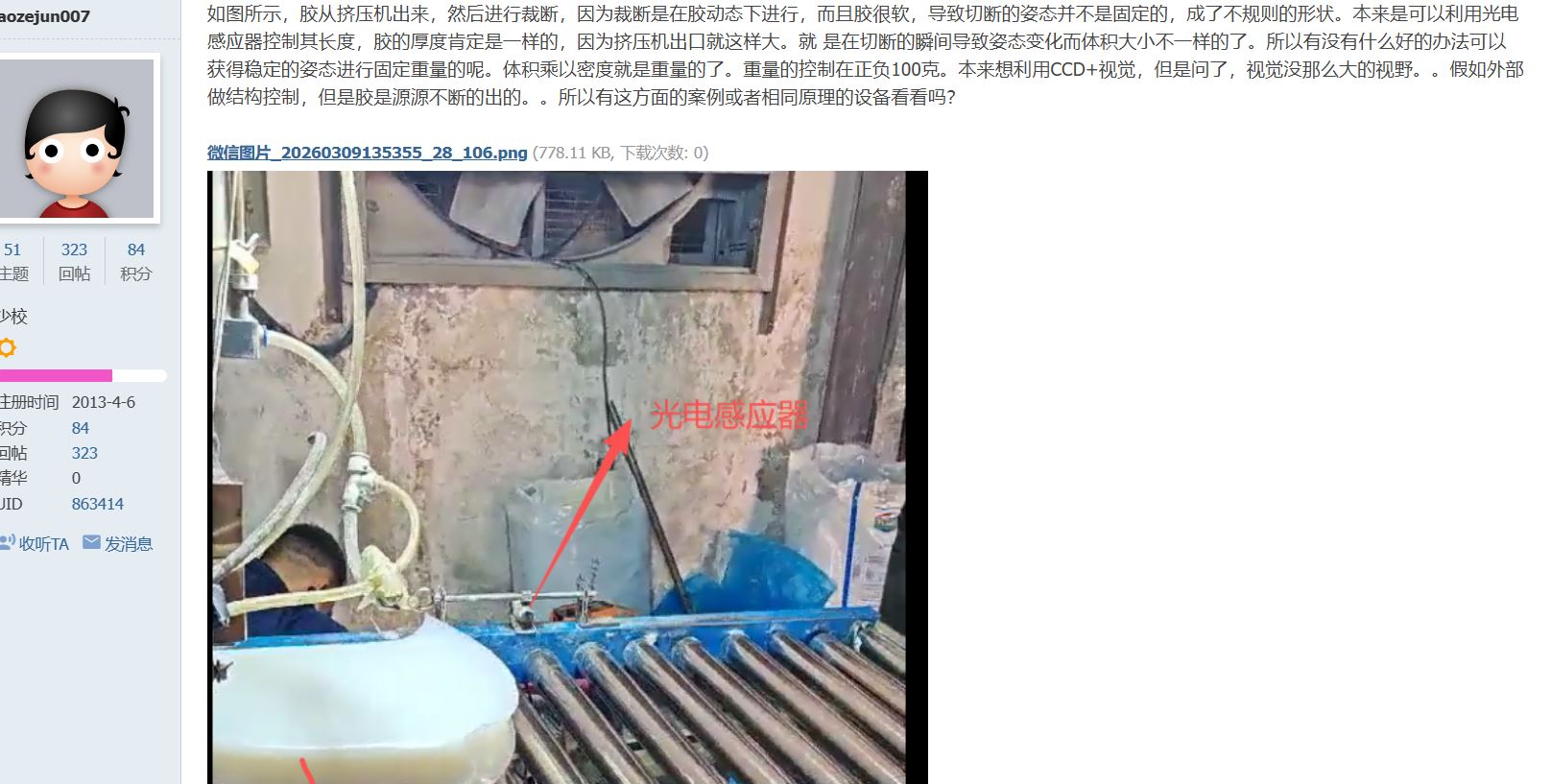

胶从挤压机出来 然后进行长度裁断

寂静回声

问






答


采用伺服随动飞剪（追剪机），解决动态裁切时的相对运动和软胶形变问题：
裁切刀安装在伺服驱动的直线滑台上，当激光测长仪的累计长度达到设定值时，滑台瞬间加速至与胶条线速度完全同步，在相对静止的状态下完成裁切，裁切后滑台快速返回原点，等待下一次裁切。
全程连续生产不停机，切断瞬间无拉扯、无挤压形变，彻底解决软胶动态裁切的长度偏差问题。



线阵相机的成像为线性视野，可定制 1~3 米甚至更长的测量幅宽，配合胶条的连续运动，线阵相机逐行扫描拼接成完整图像，实时测量胶条的运行长度，精度可达 ±0.1mm/m，完美解决面阵 CCD 视野不足的问题。
搭配均匀线性光源保证成像清晰，同样可对接飞剪系统实现动态裁切，适合对视觉方案有延续性需求的场景。


或者放弃接触式测量轮（软胶压陷、打滑）和大视野面阵 CCD，采用激光多普勒测长仪（LDDM）：
非接触式测量，无需接触软胶，完全无打滑、无磨损，通过激光多普勒效应实时检测胶条的实际运行线速度，积分计算累计长度，测量精度可达 ±0.05%，完全满足重量公差要求。
无需大视野，仅需一个激光测点对准胶条表面即可，不受胶条长度、软硬、表面状态影响，完美解决你提到的视觉视野不足问题。


裁切后增加在线检重秤，实时检测每一段胶料的实际重量，将重量偏差反馈给 PLC 控制系统，系统自动微调定长设定值：
若连续几段重量偏轻，自动小幅增加定长设定值；偏重则小幅减小，抵消胶料密度波动、截面微小变化带来的重量误差，确保重量稳定控制在 ±100g 以内。
