导轨立式垂直安装时滑块的受力

寂静回声

问








答

当载荷方向与导轨运动方向完全平行时，理想工况下滑块仅起导向作用，不承受轴向主载荷，主载荷由行程末端的止挡机构承担。

必须设计独立的、强度足够的底部止挡机构，直接承受全部 30 吨重力。
止挡面应与导轨垂直，且与工件底部均匀接触。
严禁让滑块或导轨承受任何轴向止挡力，滑块仅在工件升降运动时承受极小的摩擦力。

导轨与重力方向存在微小夹角 α，导致重力产生垂直于导轨的径向分力。

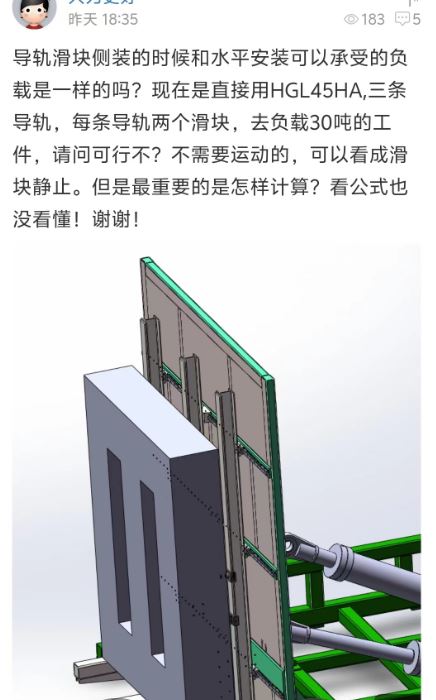

工件重心偏离导轨受力平面，比如楼主的图纸中工件明显挂在滑块前方，产生俯仰方向的倾覆力矩。
三条导轨不平行，导致滑块产生额外的侧向挤压力。

HGL45HA（上银高组装 45 规格，重负荷型）的额定载荷（45° 接触角，径向 = 侧向）：
基本动额定负荷
C=95.54 kN
基本静额定负荷
C0=136.46 kN
校核结果：
实际最大径向载荷
44.2 kN<C0=136.46 kN
静安全系数S0=136.46/44.2≈3.1
，满足重载工况要求
动安全系数S=95.44/44.2≈2.2，若频繁升降，寿命会有所降低，但仍在可接受范围内。
