竟然说压缩弹簧的最大心筒直径和最小套筒直径没意义

寂静回声

问








答

你光看机械设计手册了，都知道那是国标，你不翻国标。

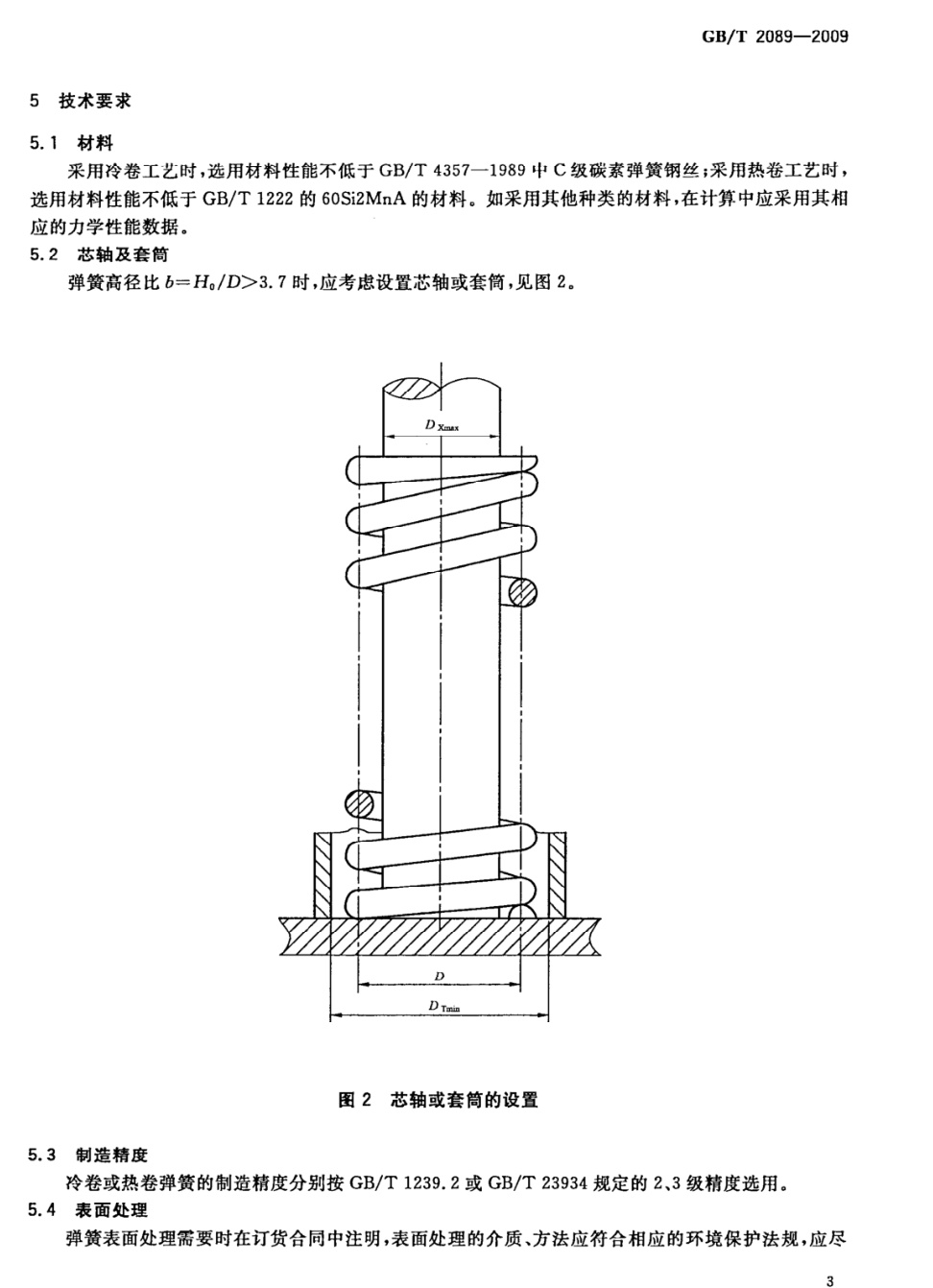

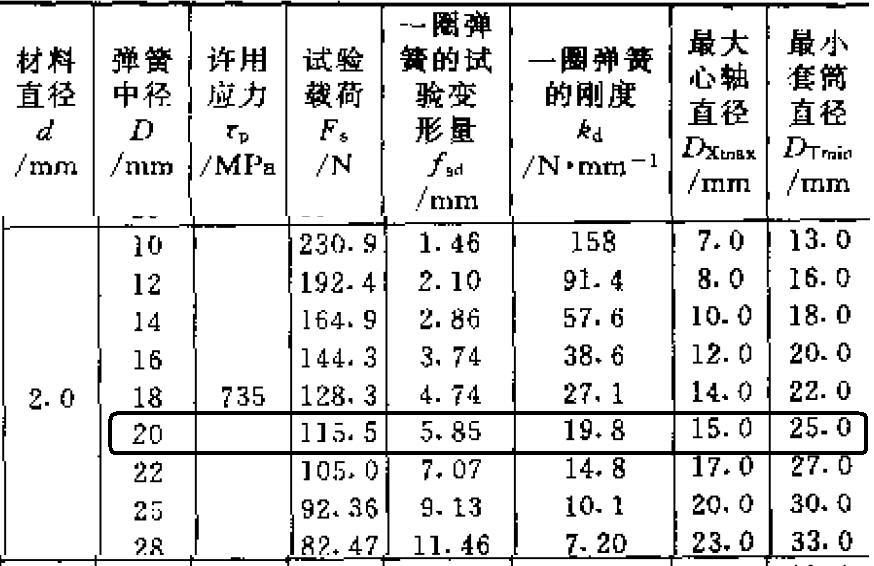

对于高径比（长细比）过大的圆柱螺旋压缩弹簧，设置最大心轴直径、最小套筒直径，核心目的就是限制弹簧压缩过程中的侧向屈曲变形，保证轴向压缩的稳定性，同时避免弹簧与导向件发生干涉卡死。
1. 最大心轴直径
心轴穿入弹簧内孔，核心作用是从内侧限制弹簧的侧向弯曲。
2. 最小套筒直径
套筒套在弹簧外侧，核心作用是从外侧限制弹簧的侧向屈曲。
