事实是，SOLIDWORKS 中的 AI 并不存在一个 “一键完成所有设计” 的魔法按钮，不像国产的中望和CAXA，那吹的一点底线没有。

明确的是：CAD 设计永远无法完全自动化。
AI 可自动化部分设置与设计流程，但永远无法替代真实工程师的知识、经验与创造力，只会作为助手提升工程师的工作效率。
仅依赖 AI 进行设计不仅不切实际，更存在风险 。
非但无法节省时间，还可能引发大量返工、合规问题，最终导致产品召回。
归根结底，设计责任与风险仍由专业工程师承担。
AI 能做的，是处理繁琐的设置工作、提供便捷快捷方式，为工程师抢占设计先机。



你我已使用 SOLIDWORKS 一段时间，大概率早已用过多款提升效率的高级工具，例如 SOLIDWORKS 专家工具与装配体工具。

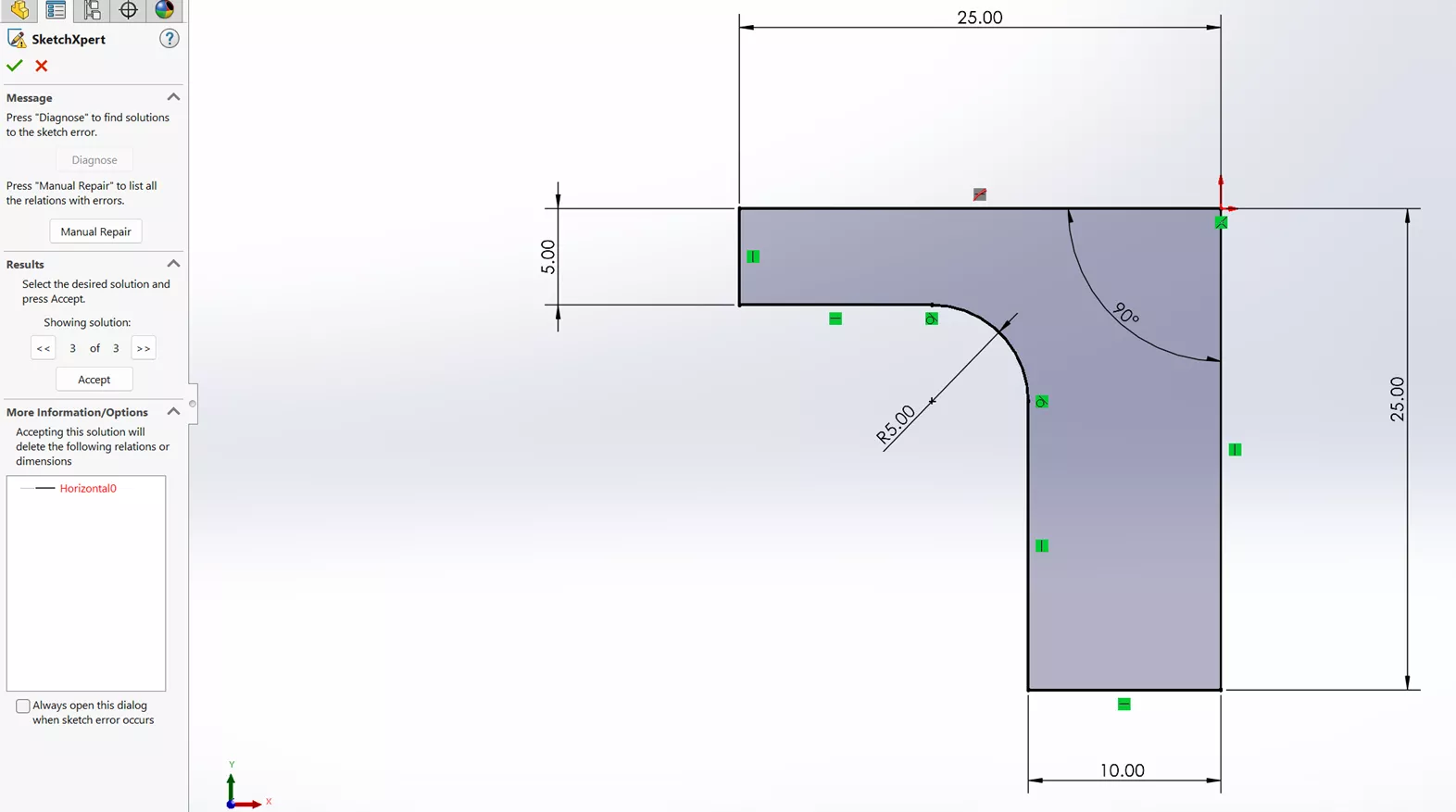

比如草图专家（SketchXpert）：解决草图冲突、过定义问题。

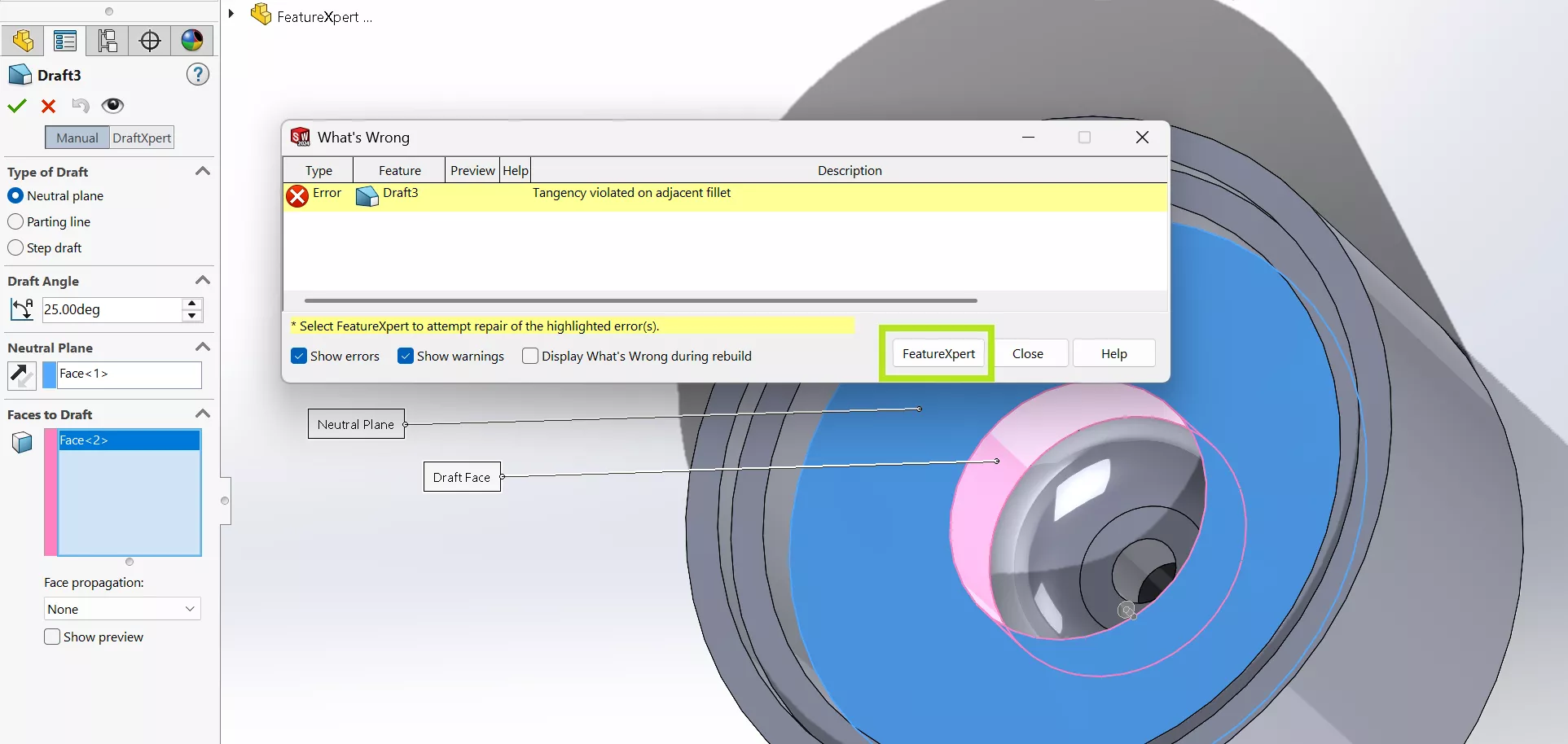

特征专家（FeatureXpert）：重新排序特征以确保特征可正常生成。

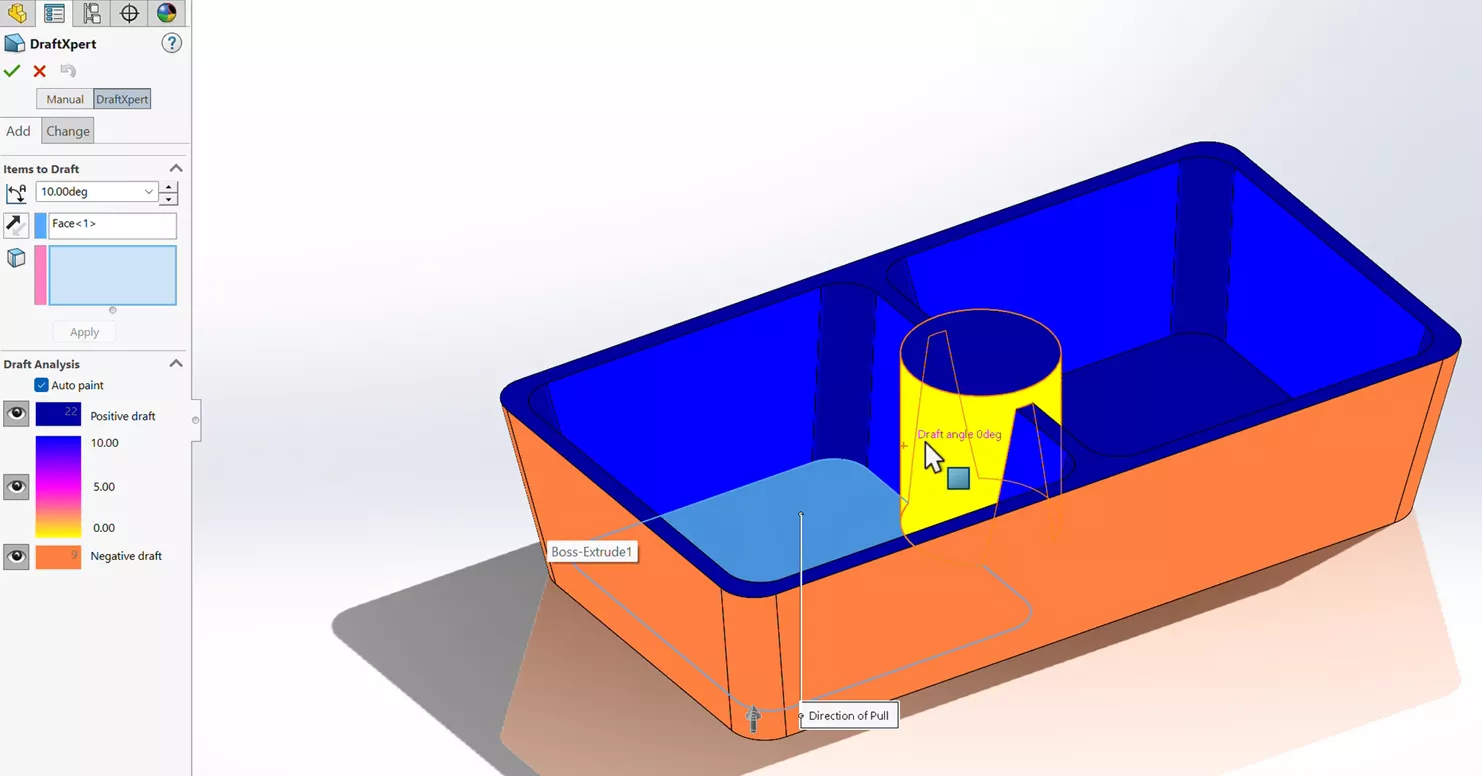

拔模专家（DraftXpert）：简化中性面拔模的创建与编辑。

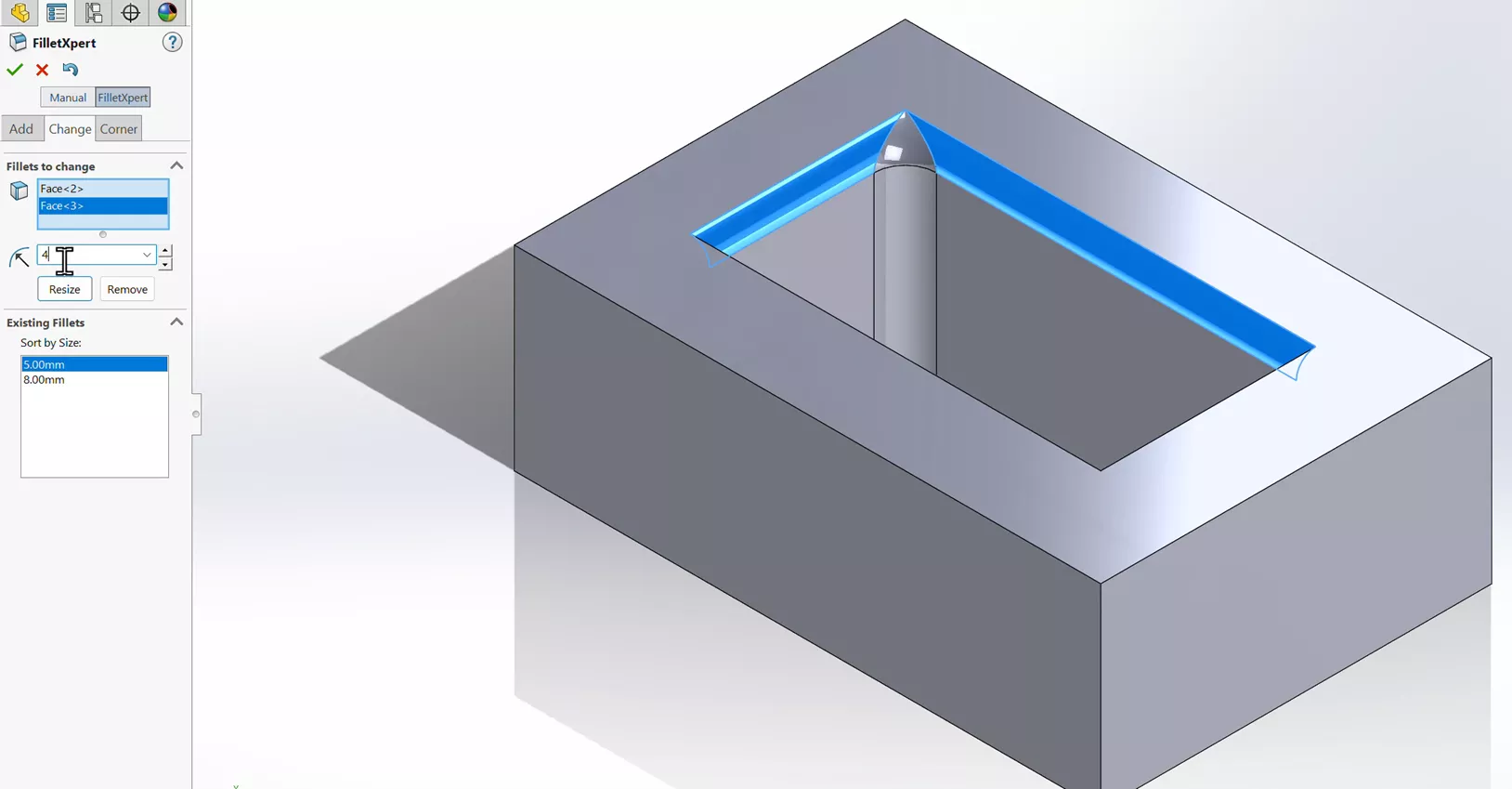

圆角专家（FilletXpert）：管理多个圆角，批量调整圆角尺寸

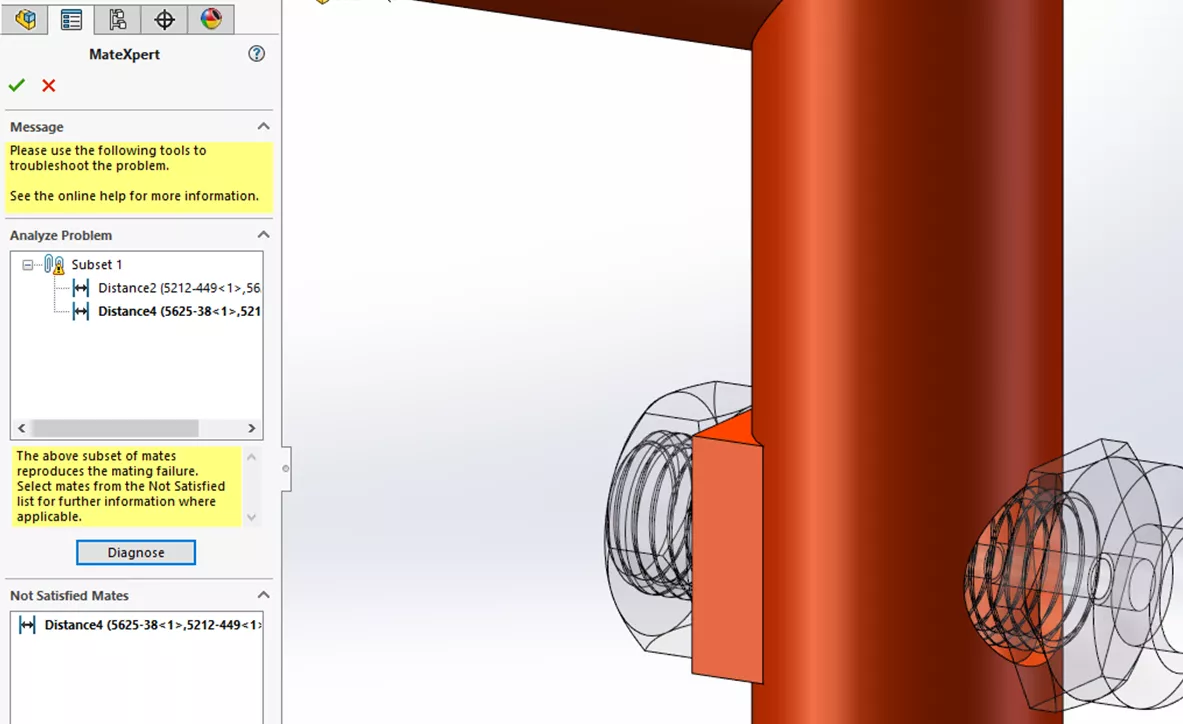

配合专家（MateXpert）：修复装配体配合冲突。


尺寸专家（DimXpert）：为基于模型的定义（MBD）与工程图自动完成几何尺寸与公差（GD&T）标注。
https://www.ict.com.cn/uploads/media/20260508/1-26050Q6340WY.mp4


装配体工具通过识别几何特征、自动应用逻辑配合或插入零件，实现装配任务自动化：

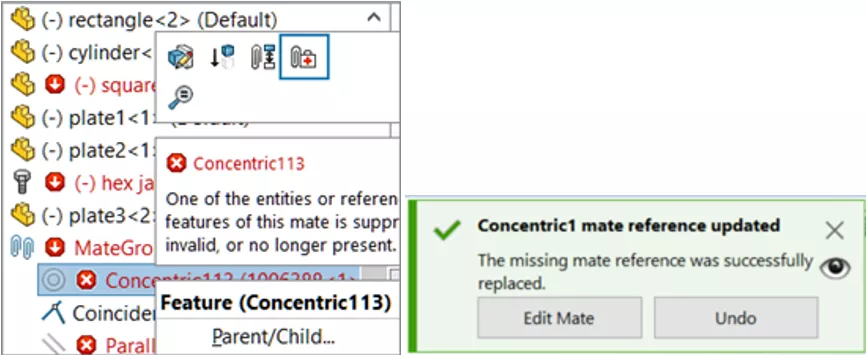

自动修复配合（Auto Repair Mates）：自动修复缺失的配合参考，解决零件替换导致的配合错误。
智能配合（SmartMates）：按住 Alt 键拖拽零件时，自动应用逻辑配合。

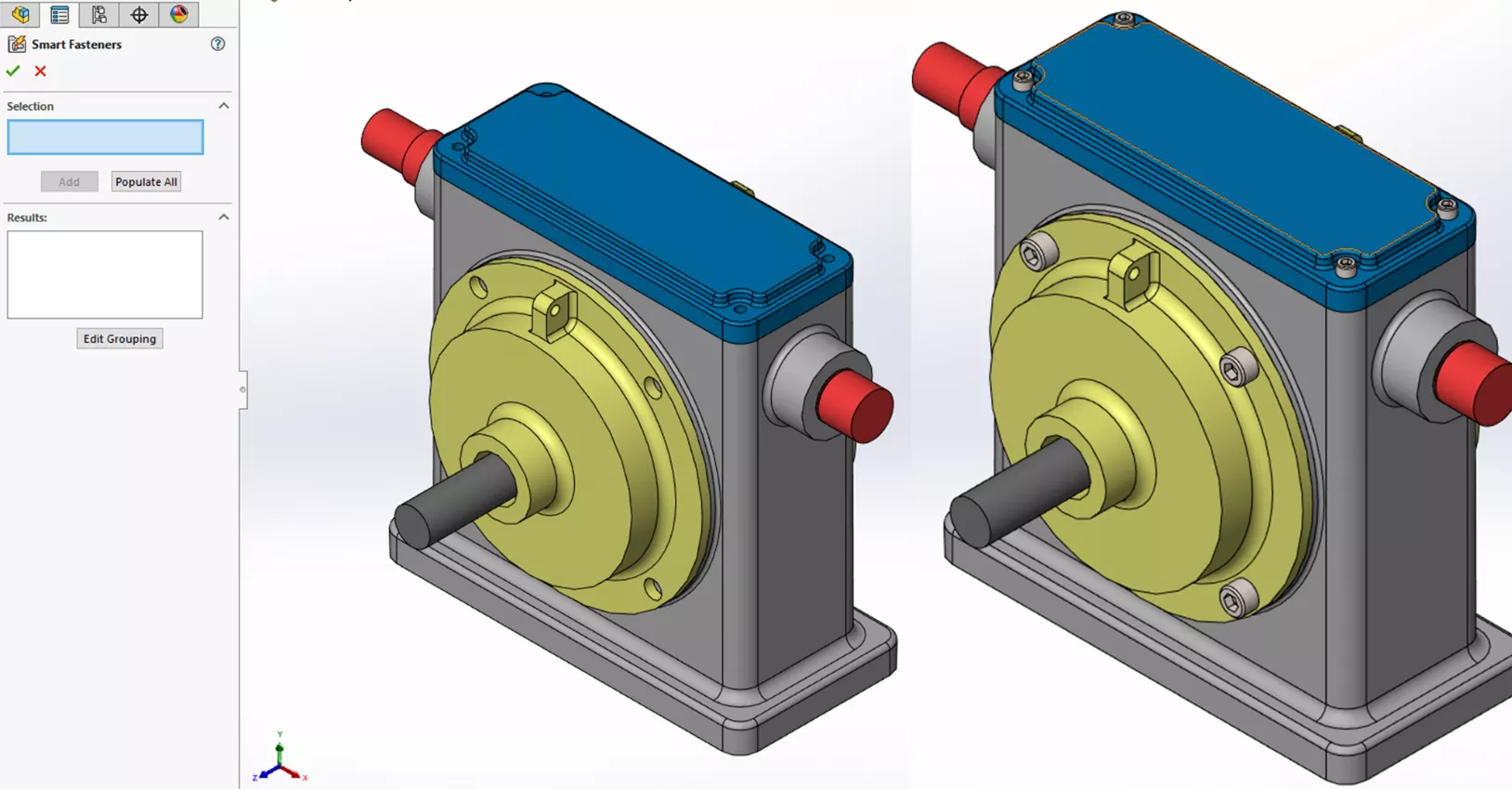

智能紧固件（Smart Fasteners）：基于孔几何，从 Toolbox 中自动插入并配合适配紧固件。

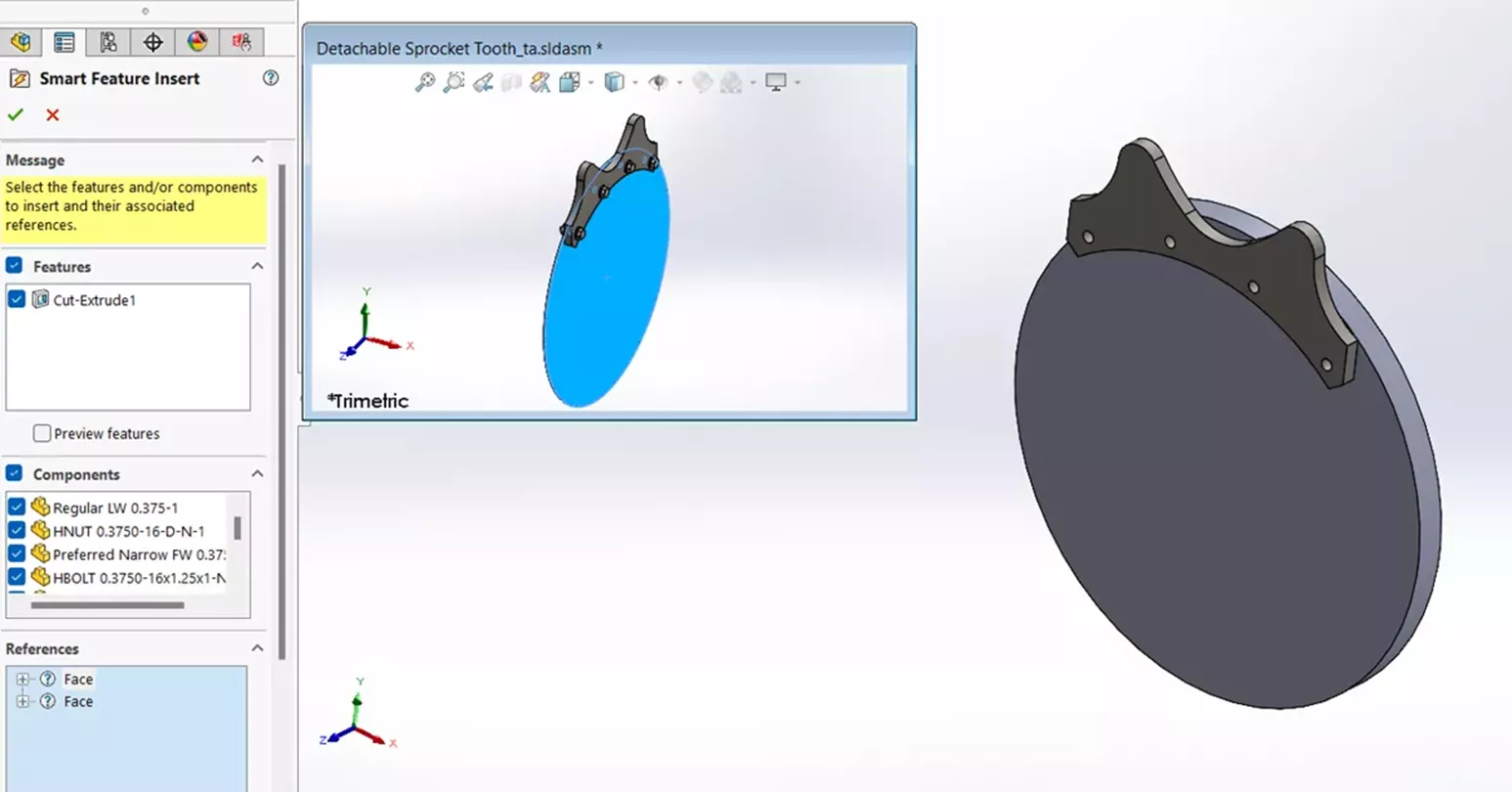

智能组件（Smart Components）：配置化构件插入时，自动带入关联构件与特征。


Auto Repair Mates：会自动修复缺失的对接参考，以解决因更换部件引起的接对错误。

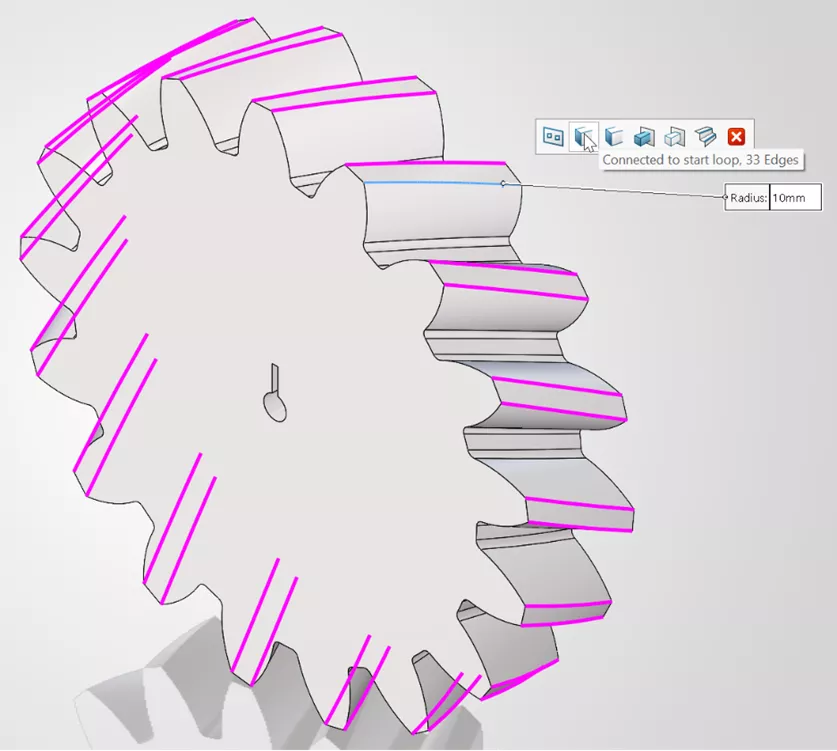

选择加速器：在创建修角和倒角时，会根据零件几何形状建议额外边缘的选项。


而 SOLIDWORKS 近期新增了多款辅助式与生成式 AI 工具，用于引导并自动化工作流，其中多数现已通过对话提示式 AI 虚拟助手实现。

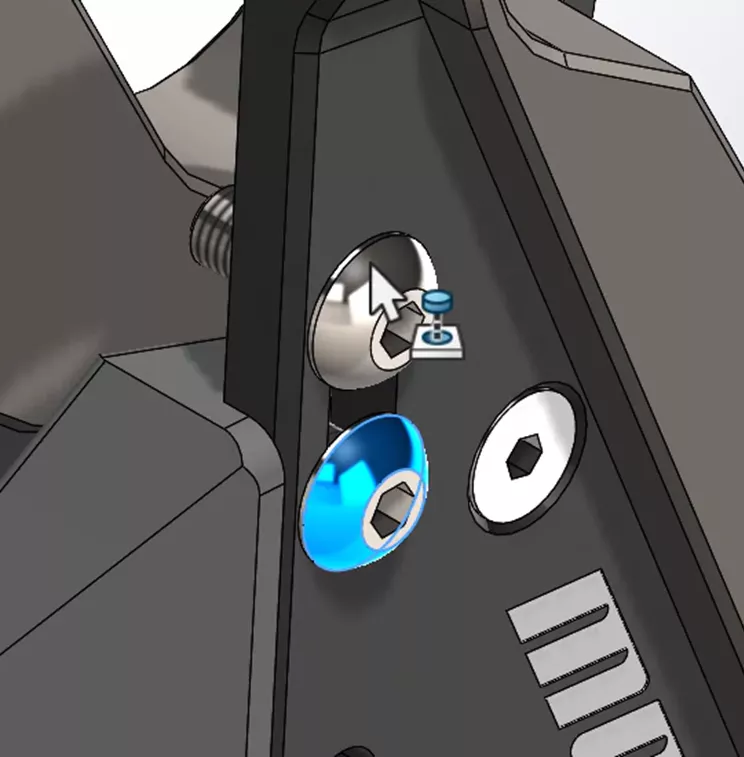

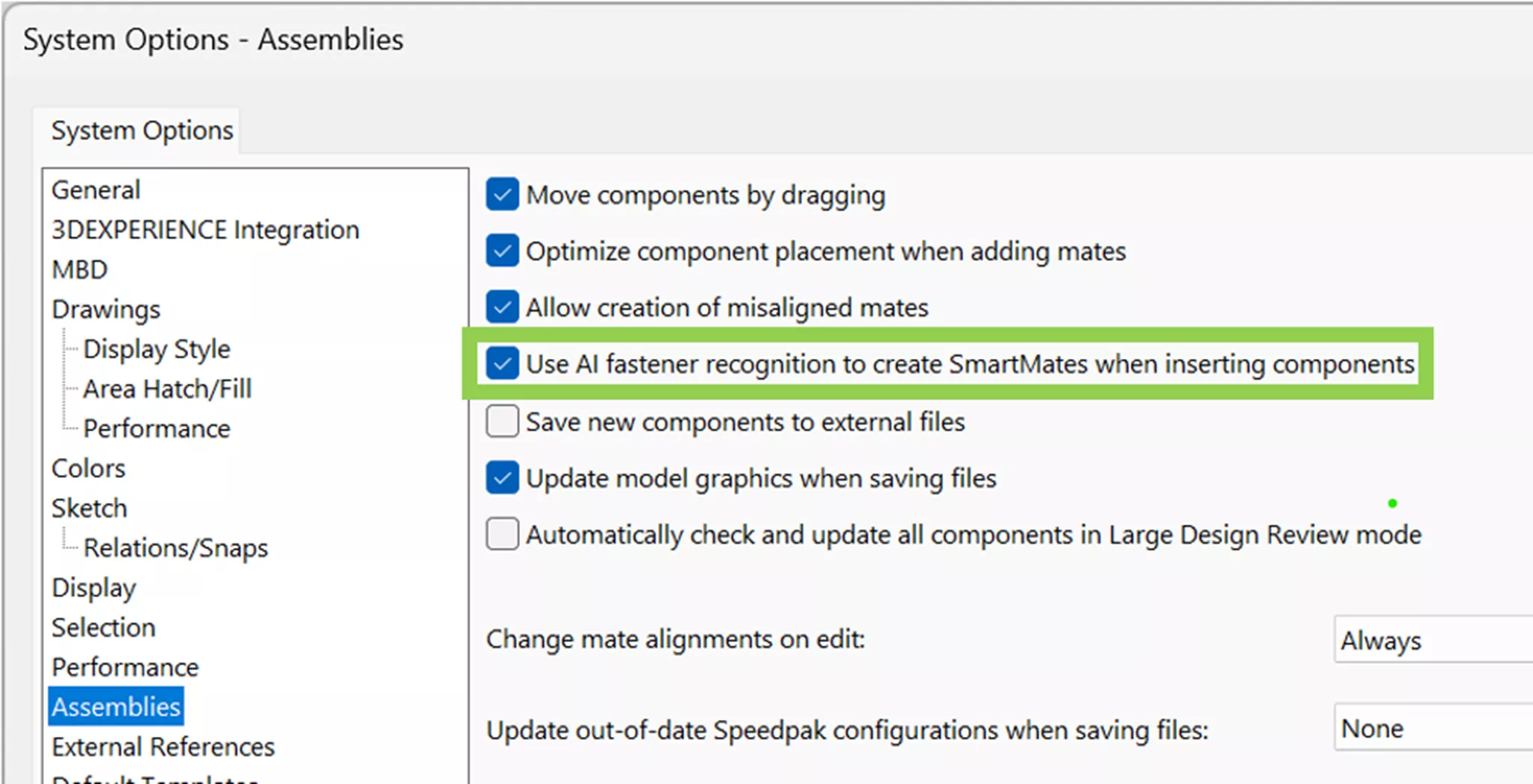

AI 可识别非 Toolbox 零件中的螺母、螺栓、垫圈，插入时自动应用智能配合。

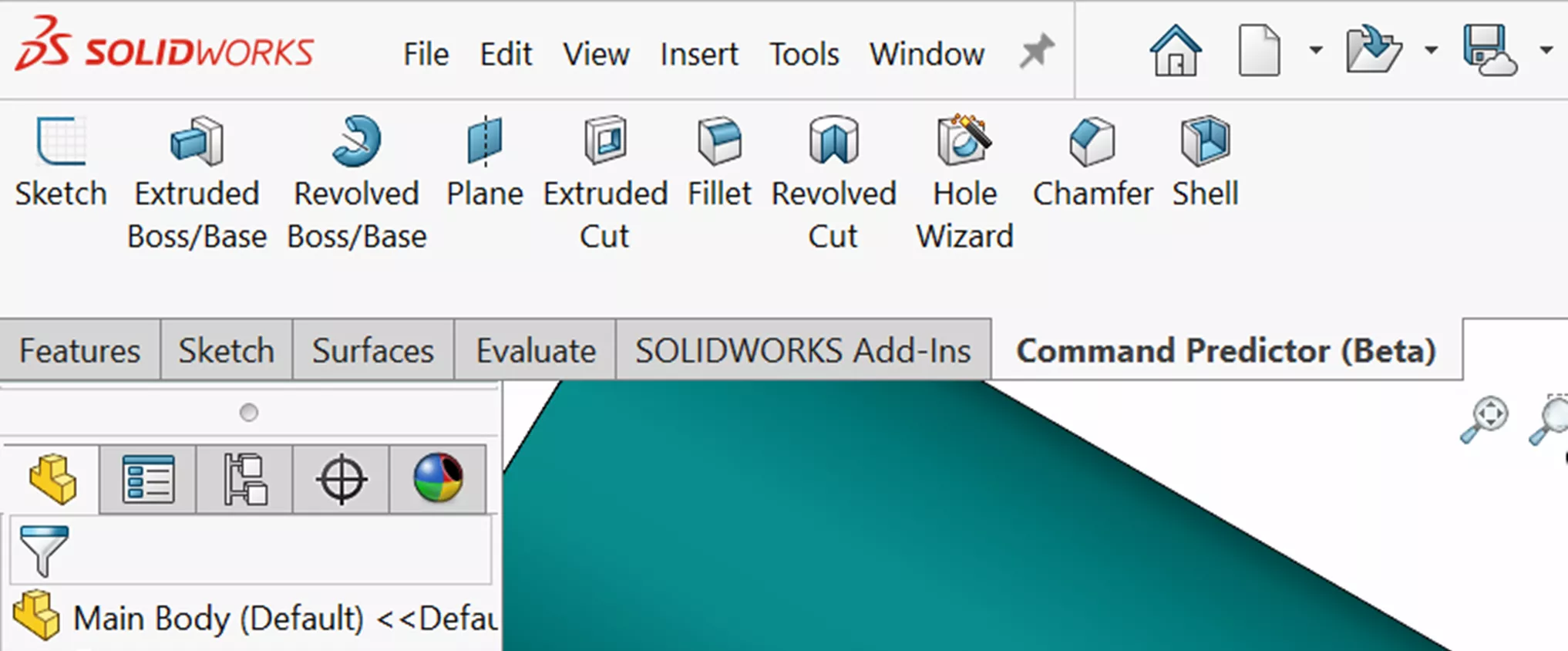

命令预测器（测试版）：基于当前操作会话，预判你下一步要使用的 SOLIDWORKS 命令，提供对应工具快捷方式。


上下文助手（测试版）：提供实时操作技巧与建议，提升操作效率。

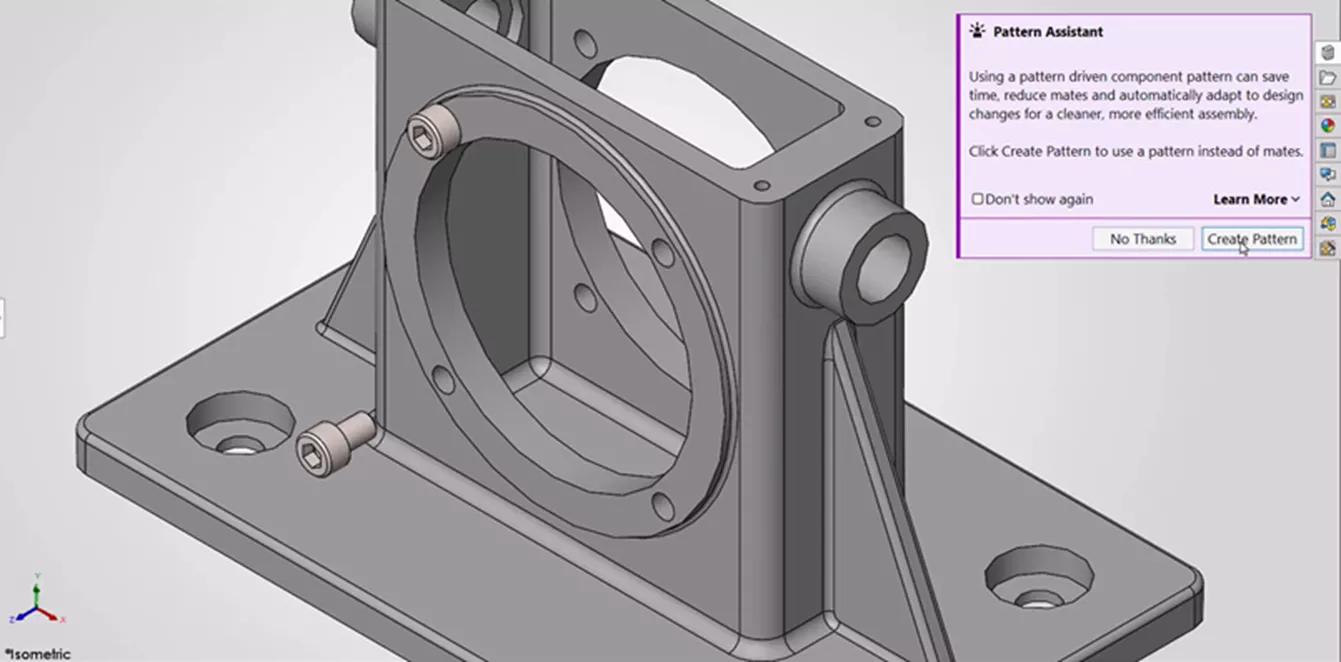

阵列助手：提示使用驱动组件阵列，减少配合数量，自动适配设计变更。

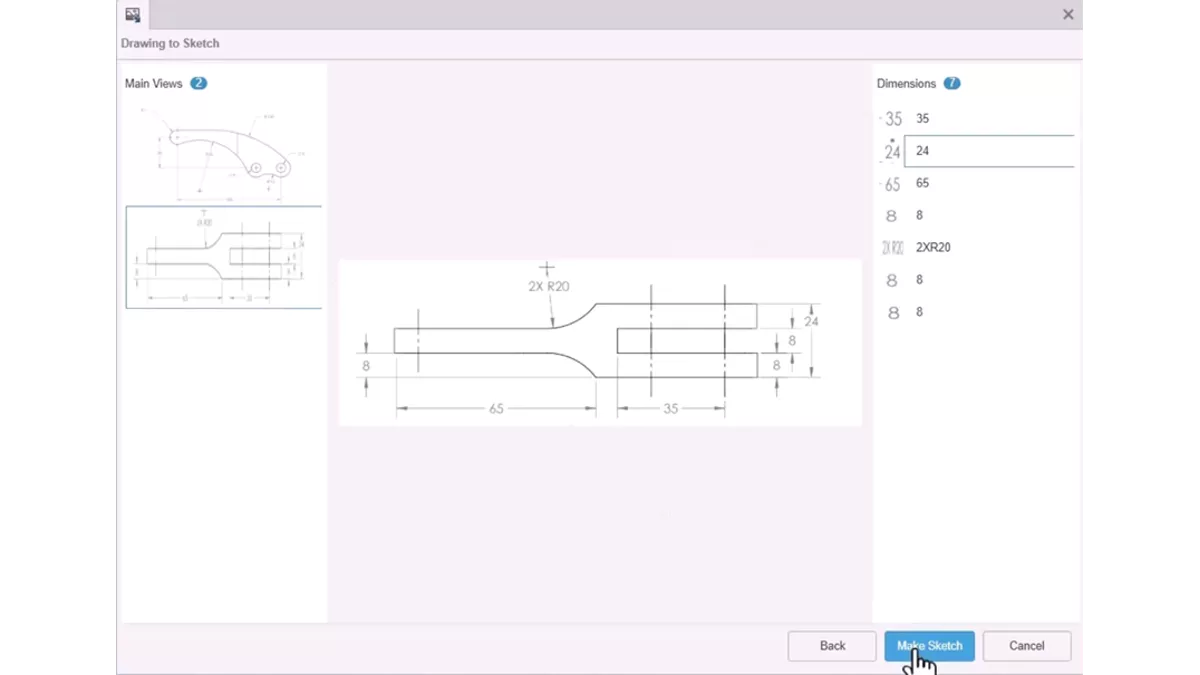

图片转草图（测试版）：通过 AI 将草图图片转换为可编辑的草图实体。



云端连接版 SOLIDWORKS 设计中的 AI

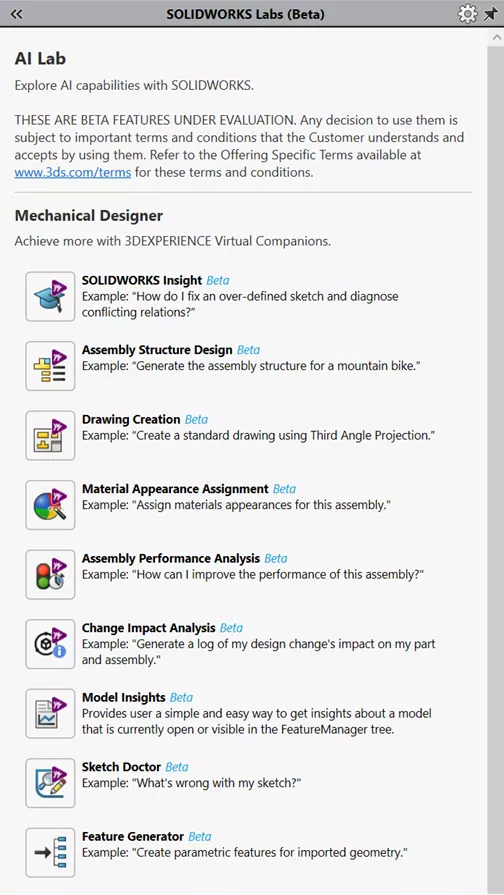

AURA（奥拉）、LEO（里奥）、MARIE（玛丽） 是 AI 虚拟助手（测试版），为 SOLIDWORKS 提供多项 AI 能力，也是下一代 AI 驱动功能的核心基础：
AURA：整合知识与洞察；
基于官方认证文档解答 SOLIDWORKS 问题，区别于公共 AI 助手。
https://www.ict.com.cn/uploads/m ... -26050Q64121224.mp4
LEO：执行故障排查、设计与仿真辅助指令；
MARIE（即将上线）：为设计流程提供科学与材料依据。

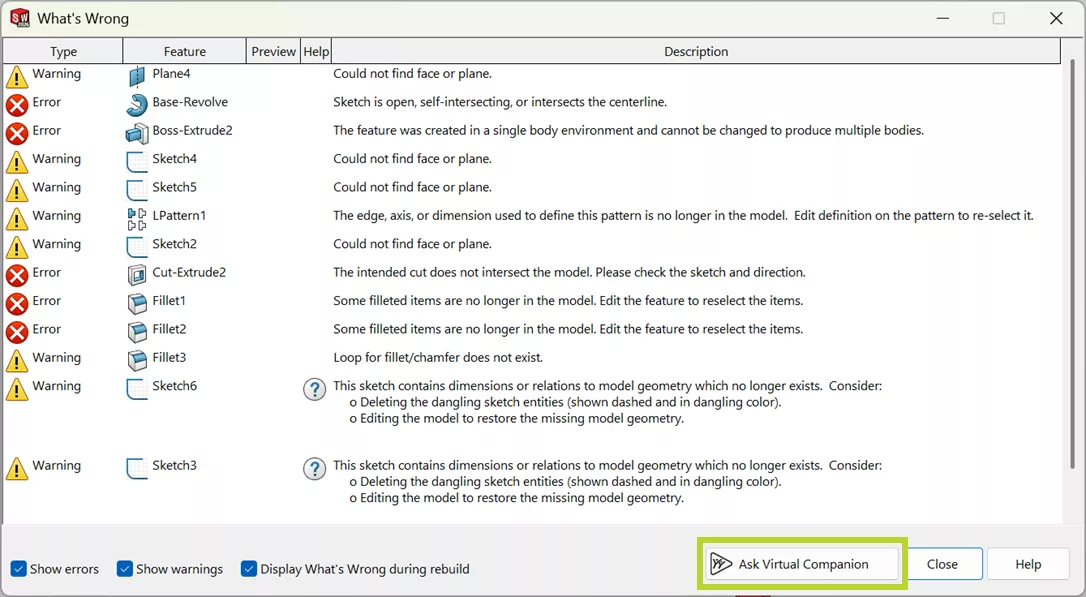

错误诊断（测试版）：提供 AI 驱动的根因分析，清晰指导错误解决。

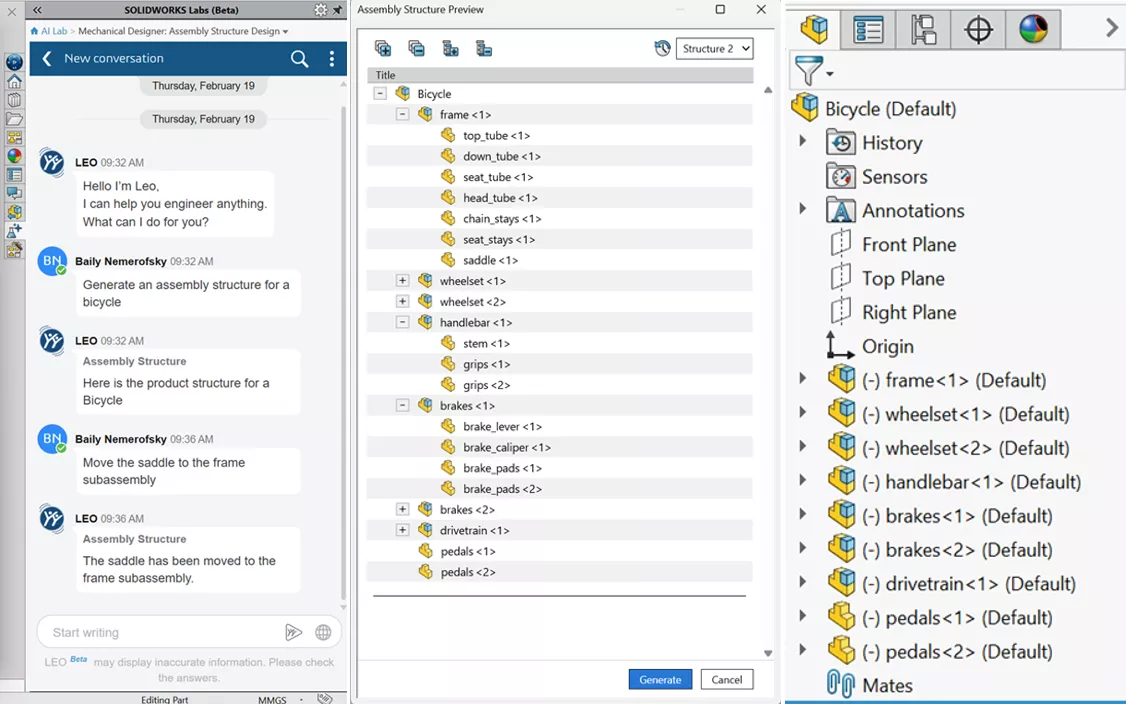

装配体结构设计（测试版）：生成带空文件的装配体结构，迭代优化后再生成 SOLIDWORKS 装配体与零件文件。

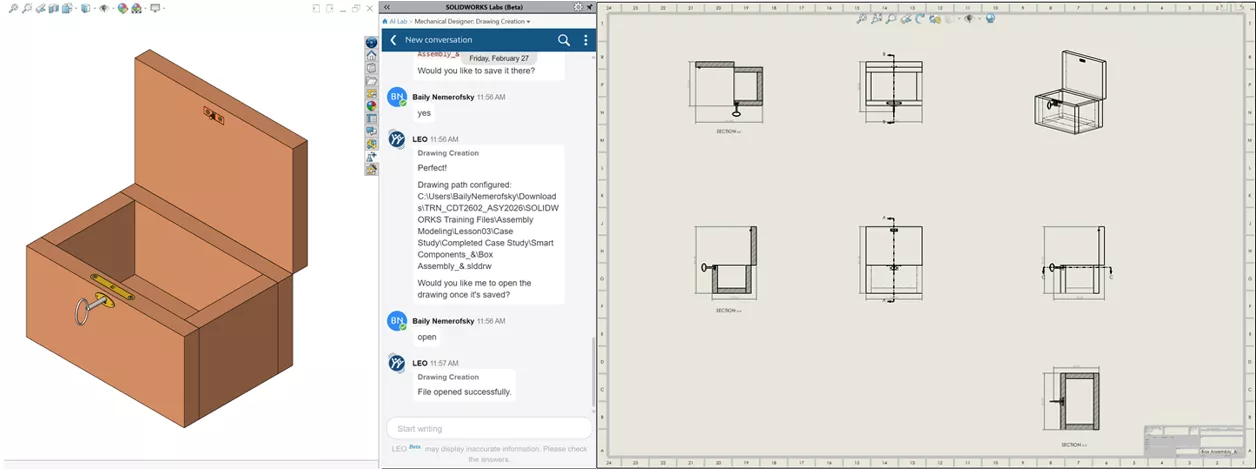

工程图创建（测试版）：通过 AI 虚拟助手 LEO 定义模板、规范、标准，预览并优化后快速生成工程图；生成的工程图为初始版本，需审核与进一步编辑。

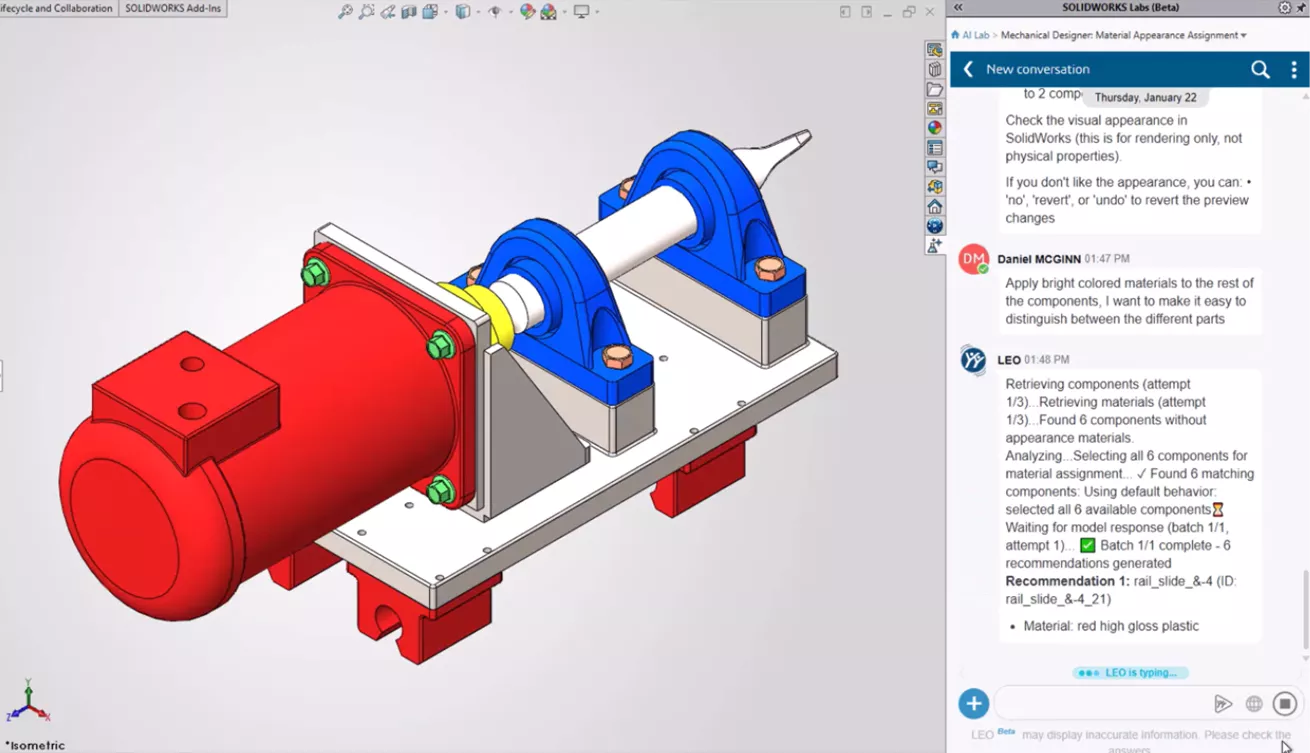

材料外观分配（Beta）智能地建议并应用材料外观/颜色给装配中的零件。

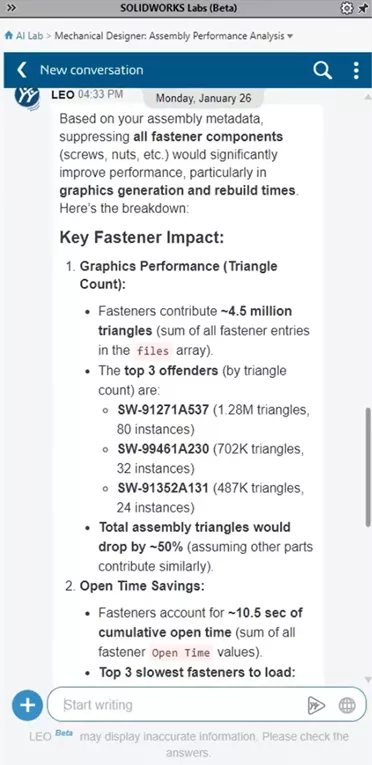

装配性能分析（Beta）通过提供具体指标和建议，提供如何提升装配性能的见解。

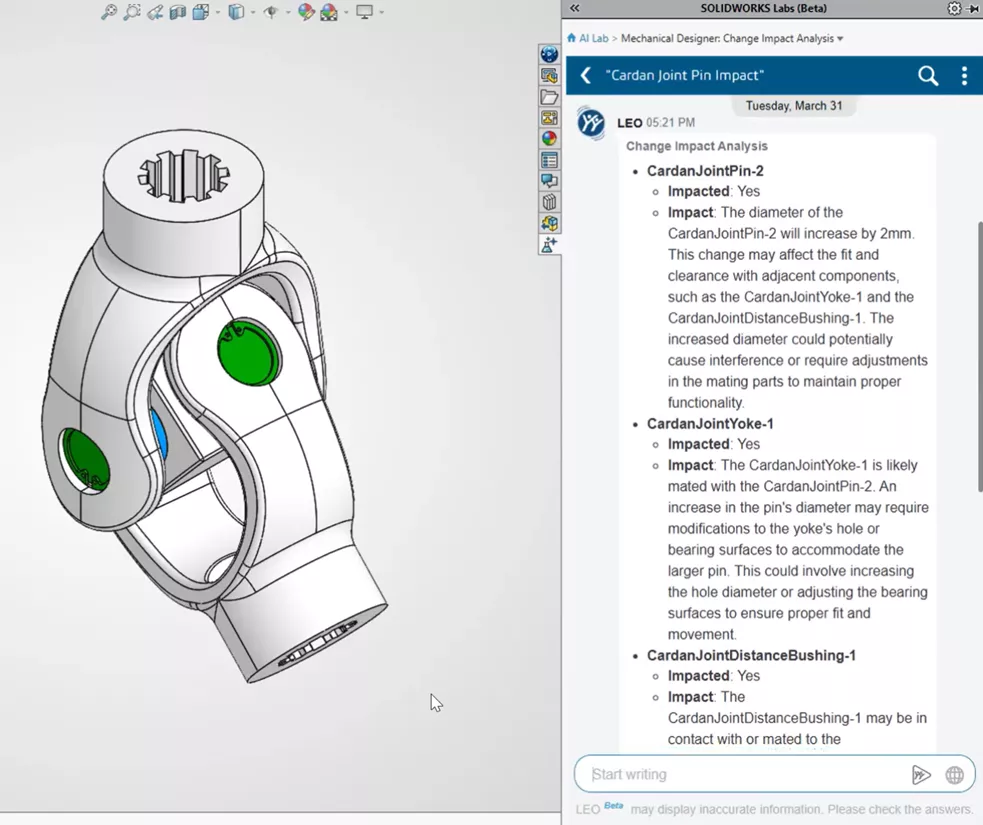

变更影响分析（Beta）在设计变更前揭示哪些部件、装配体及下游依赖关系会受到影响。

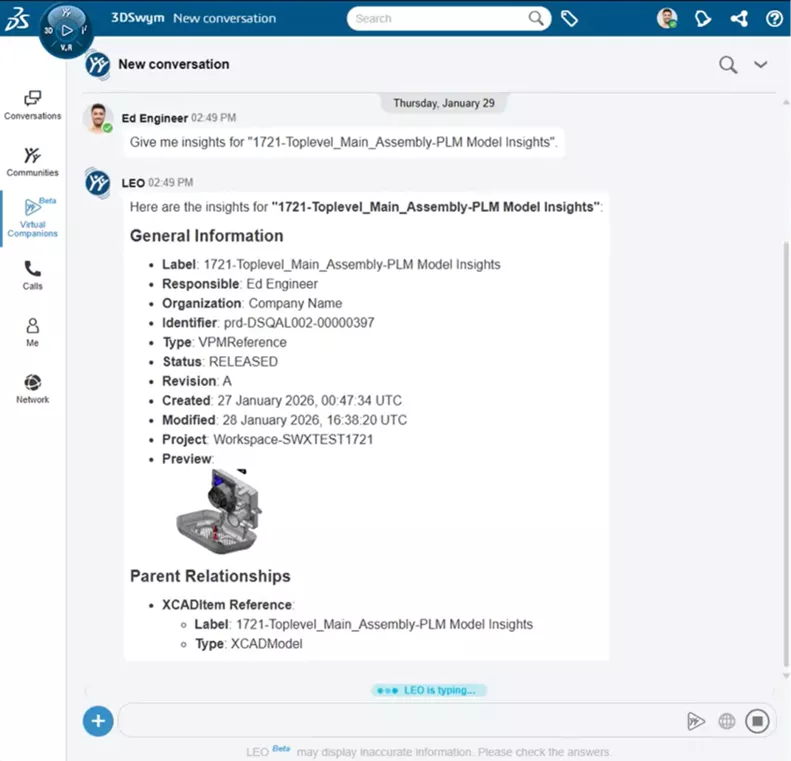

Model Insights（测试版）在不打开3DEXPERIENCE的PDM系统文件时，即可显示相关的PLM元数据（如修订、成熟度状态、相关文件等）。



云端 SOLIDWORKS xDesign 中的 AI
设计助手提供实时建议与自动化操作，覆盖草图、选择、配合环节（该功能专属云端 xDesign，不适用本地 SOLIDWORKS Design，可体现 SOLIDWORKS 生态的 AI 能力）：
选择助手：基于设计意图，AI 预判下一步需选择的边、面或实体。
草图助手：AI 分析草图实体，建议补充实例并自动添加尺寸与约束。
配合助手：装配体插入组件时，AI 建议复制配合位置。
边界表示转参数化 CAD（测试版）：将导入的无历史记录 CAD 文件，转换为可编辑的参数化 CAD 文件。

虽然这些工具是针对基于云的SOLIDWORKS xDesign而非SOLIDWORKS Design的，但它们展示了SOLIDWORKS生态系统中存在的其他AI能力。

SOLIDWORKS AI 虚拟助手的推出只是开端，即将上线的功能包括：
装配体性能分析

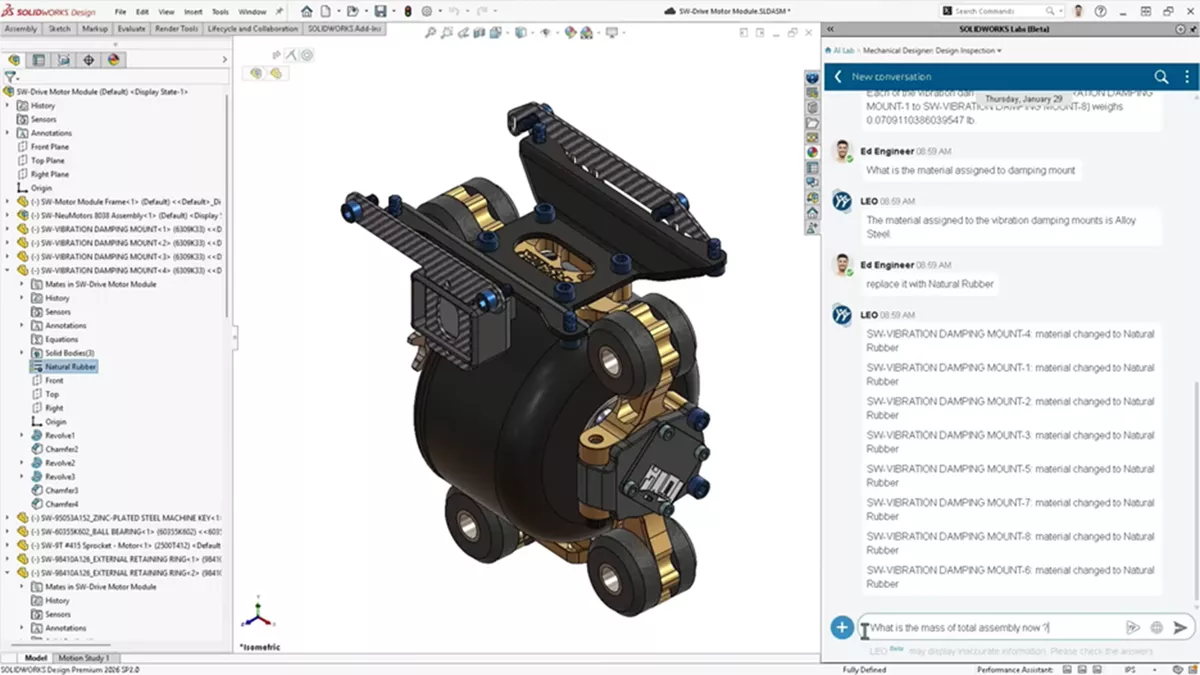

设计检查与修改

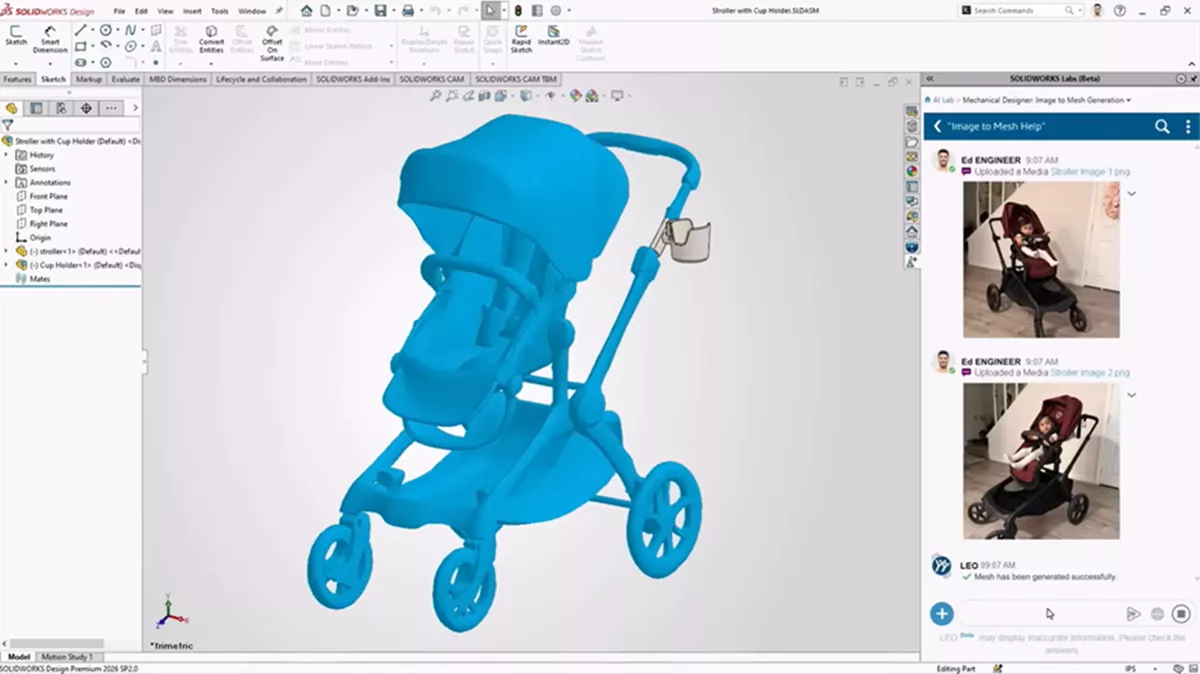

图片转网格


文本转 CAD + 仿真工作流


所有 SOLIDWORKS 专家工具、装配体工具、紧固件识别、命令预测器、上下文助手、图片转草图均可本地运行；
虚拟助手（AURA、LEO、MARIE）需访问 3DEXPERIENCE 平台，新购 SOLIDWORKS 授权均包含该权限。
