阀体内部复杂孔道的检测

寂静回声

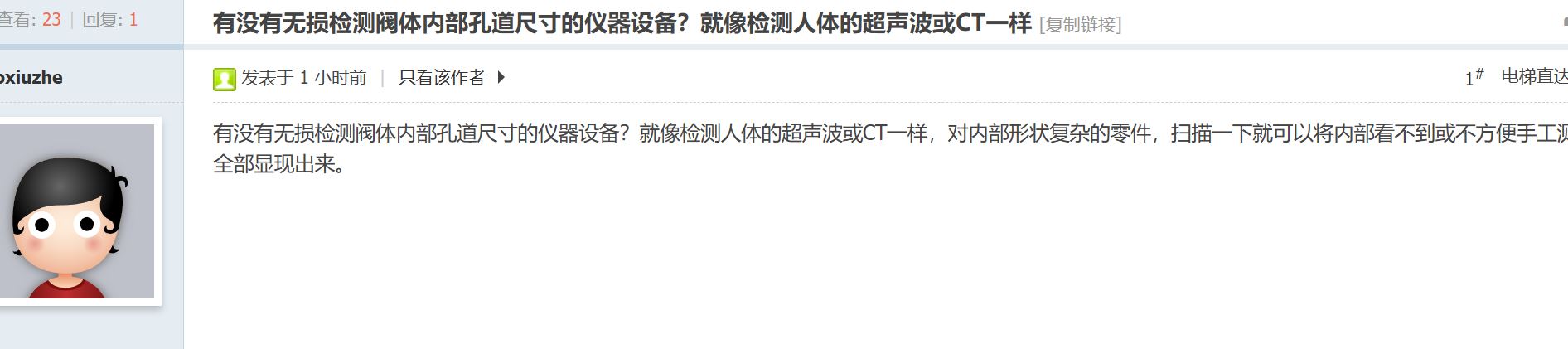

问






答

工业 CT 通过 X 射线穿透工件，采集不同角度的投影数据，经计算机重建生成完整的三维体数据，能够：
精确测量所有内部尺寸：孔径、壁厚、孔位同轴度、垂直度、流道截面积、倒角尺寸等；
三维可视化内部结构：任意剖切、旋转、透明化显示，直观看到孔道是否通畅、有无错位；
同时检测内部缺陷：气孔、缩孔、裂纹、夹杂、疏松等铸造或加工缺陷；
与 CAD 模型自动比对：生成全尺寸偏差色谱图，快速识别超差部位；
逆向工程：对无图纸的旧阀体进行三维扫描建模。



根据阀体的尺寸、材料和精度要求，工业 CT 主要分为以下几类：
1. 微焦点工业 CT（最常用）
X 射线源：开放式或封闭式微焦点 X 射线管，焦点尺寸 < 50μm，甚至可达 1μm；
适用范围：小型精密阀体（直径 < 300mm，重量 < 50kg），如液压阀、气动阀、仪表阀；
检测精度：最高可达 1-5μm，能够测量微米级的孔径和壁厚；
特点：分辨率高，成像质量好，适合高精度尺寸测量和微小缺陷检测；
2. 高能工业 CT
X 射线源：直线加速器，能量可达 MeV 级；
适用范围：大型厚重阀体（直径 > 500mm，重量 > 500kg），如电站阀门、石油化工阀门；
检测精度：通常为 0.1-1mm；
特点：穿透能力强，能够检测厚壁钢件和高密度材料。


GB/T 29067《无损检测 工业计算机层析成像（CT）图像测量方法》明确规定了：
用尺寸标准试件校准CT系统；
通过CT数曲线和相对位置比例来定位边缘；
对封闭内腔几何尺寸测量的具体步骤。

其它检测方法有各自的局限：

工业内窥镜：只能观察孔道内表面，无法测量尺寸，且受孔道弯曲程度限制；
超声波检测：主要用于缺陷检测，尺寸测量精度低，无法测量复杂形状；
常规 X 射线探伤：只能生成二维投影图像，无法进行三维尺寸测量；
激光扫描 / 结构光扫描：只能测量外部表面，无法穿透工件；
磁粉 / 渗透检测：只能检测表面和近表面缺陷，完全无法测量尺寸。
