焊前定位用螺纹联接

寂静回声

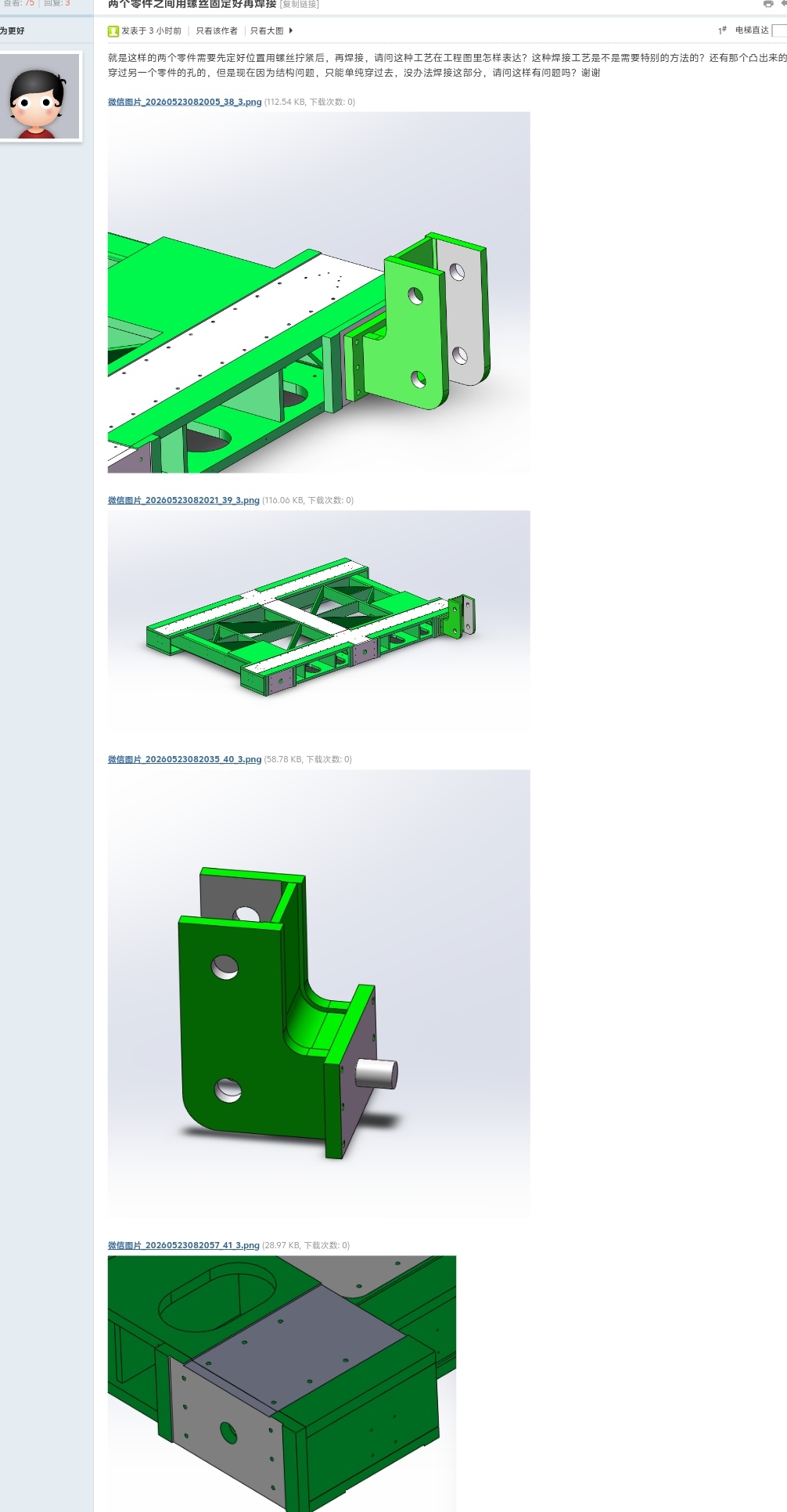

问







答

焊接定位绝对不能依赖螺纹联接，螺纹联接的间隙是系统性、不可消除的。
螺纹牙侧间隙：这是螺纹制造的固有特性。即使是最高精度的 6H/6g 配合螺纹，也存在 0.02-0.05mm 的牙侧间隙，普通螺纹间隙更大。
螺栓杆与光孔间隙：标准螺栓的杆径比公称直径小 0.2-0.5mm，与螺栓孔之间存在显著间隙。
拧紧时的偏心力矩：拧紧螺栓会产生横向分力，使两个被连接件发生微小错位，这个错位量往往大于焊接允许的公差。


配钻 + 铰孔的销钉定位是焊接工艺中公认的 "黄金标准"，其核心优势在于：
真正的无间隙定位：两个零件先夹紧对齐，然后一起钻孔、一起铰孔，最后压入销钉。销钉与孔之间采用 H7/h6 过渡配合或 H7/p6 过盈配合，配合间隙小于 0.01mm。
极高的重复定位精度：定位精度可达 IT6-IT7 级，完全满足绝大多数焊接结构的要求。
强大的抗剪切能力：销钉直接承受焊接变形产生的剪切力，而不是依靠摩擦力。
拆卸方便：如果需要返修或调整，可以轻松将销钉打出，重新定位焊接。


既然是配钻，你不需要什么特殊的表达，直接在技术要求中说清楚就行了。

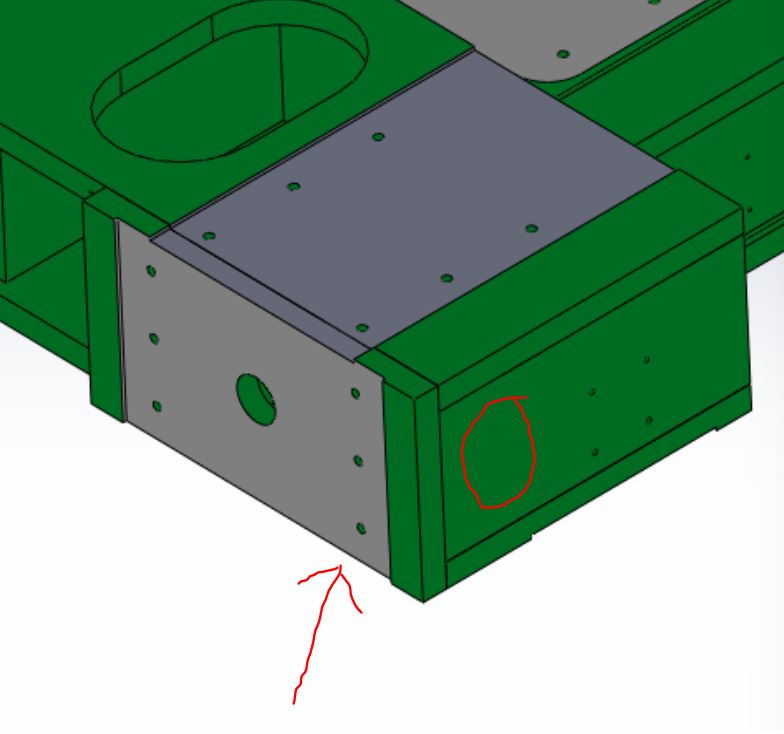

其实那个轴穿过那个孔，就起到了配钻时为两个零件定位的作用。没必要焊接，如果非要焊接，就在右侧的筋板用割枪掏个工艺孔，如果图中结构下面不连接其它零件的话，在下面的面板上也掏个工艺孔出来方便焊枪伸进去焊接。
