为什么不开V坡口焊

寂静回声

问








答

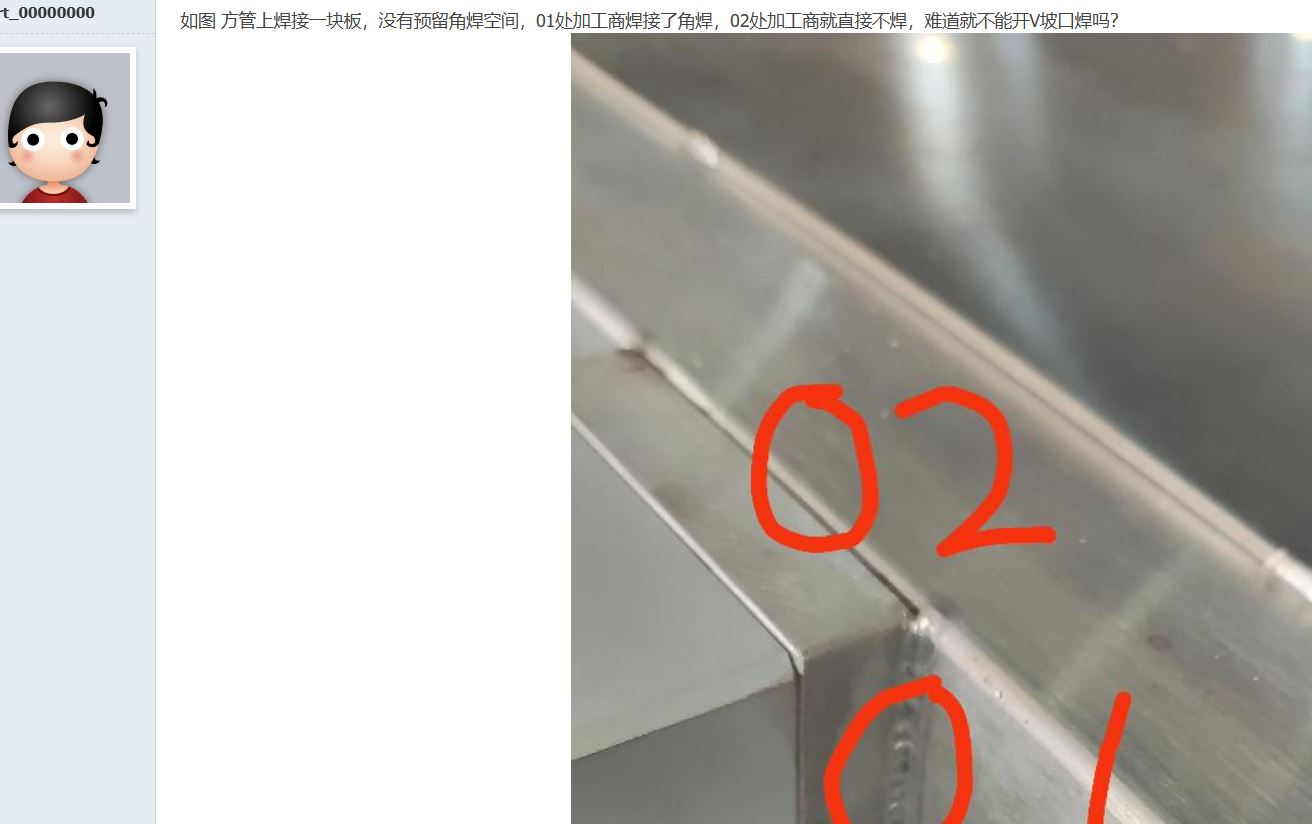

02 处是板的端面与方管的端面完全齐平的端接接头，两个面是 “面对面” 贴合，没有任何多余的加工余量。
如果要开 V 坡口，必须在板或方管的端面上铣出斜面。假设板厚 / 方管壁厚是 3mm（这是不锈钢方管最常用的壁厚），开一个最浅的 30°V 坡口 + 1mm 钝边，坡口深度就达到了 2mm，几乎吃掉了整个壁厚。
更致命的是：开坡口会直接破坏 “端面齐平” 的设计要求。如果在板上开坡口，板的有效长度就会变短；如果在方管上开坡口，方管的长度就会变短。无论哪种情况，焊接完成后焊缝都会高出端面，后续打磨也无法恢复原始的装配尺寸和外观平整度，零件直接报废。



开 V 坡口的唯一目的是实现全熔透，但对于这种薄件端接接头，开坡口完全达不到这个目的：
薄件（壁厚≤5mm）开坡口后，钝边只能留 0.5-1mm，焊接时电弧极易烧穿钝边，产生焊瘤、塌陷或烧穿缺陷。
方管内部是空心的，无法加衬垫实现单面焊双面成型，即使开了坡口，焊缝根部也必然存在未焊透、未熔合缺陷，这些缺陷会成为应力集中源，反而比不焊的结构更容易断裂。
薄件坡口焊的焊接变形远大于角焊缝，会导致方管和板的垂直度严重超差，影响后续装配。



01 处的侧面角焊缝及对面的侧角焊缝是唯一的主要承力焊缝，它可以承受剪切力、弯矩和扭矩，其强度由焊脚尺寸和焊缝长度决定。只要 01 处的角焊缝焊透、焊脚尺寸足够，完全能满足绝大多数常规载荷要求。
02 处的端面焊缝几乎不承受任何载荷。即使强行焊上，它也只能承受极小的轴向拉力，而且因为是端面焊缝，应力集中系数极高，在交变载荷下会率先开裂，反而成为整个结构的薄弱点。



01 处角焊：施工最简单，不需要任何坡口加工，焊接变形小，且能提供足够的强度。
02 处不焊：避免了焊接变形和应力集中，同时节省了焊接和打磨成本。


如果认为 01 处的角焊缝强度不够，绝对不能强行在 02 处开坡口，正确的改进方案是：
把板伸出方管端面 1-2mm，这样 02 处就有了角焊空间，可以焊接一圈角焊缝，承力面积增加一倍，强度大幅提高。
