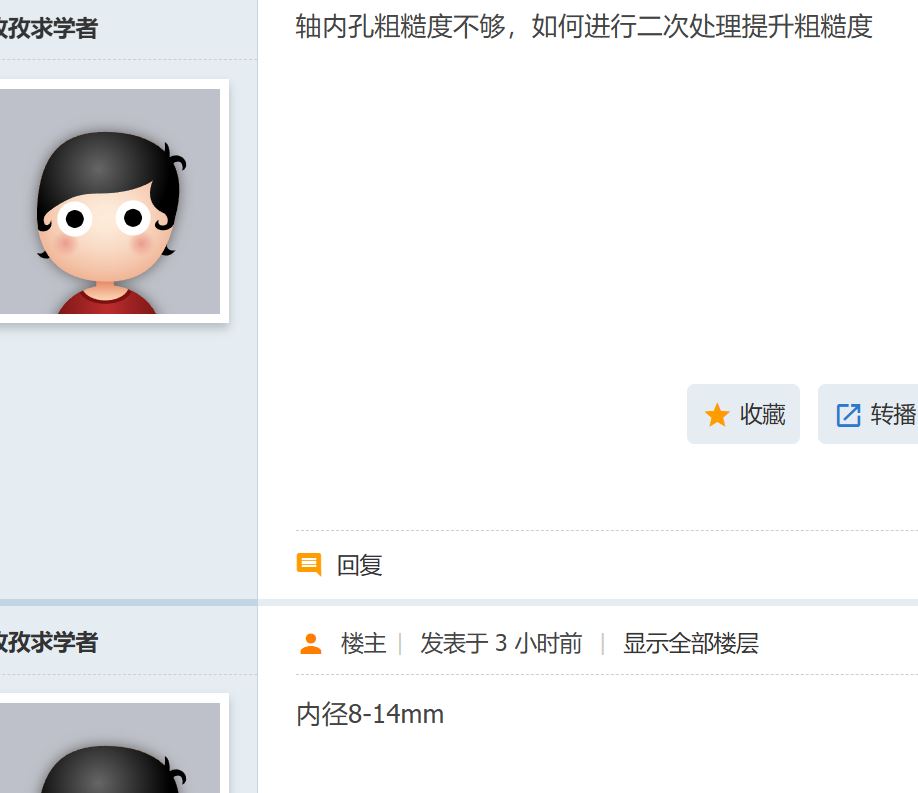

小内孔加工粗糙度不够

寂静回声

问








答


珩磨工艺
常规珩磨最小可覆盖Φ5mm孔径，8-14mm 属于小孔珩磨的标准加工区间，配套有专用的微型金刚石珩磨头（弹性涨缩结构），台式 / 卧式小型珩磨机均可实现。
粗糙度可达 Ra0.05~0.2μm，单边去除量仅数微米，尺寸变化可控制在公差范围内，同时可轻微修正孔的圆度、圆柱度。
仅适合通孔，盲孔、台阶孔适配性差；长径比＞10 时，细珩磨杆刚性不足，加工均匀性下降；小直径珩磨耗材成本相对较高。



滚压滚光工艺
标准内孔滚光刀最小可加工Φ4mm内孔，8-14mm 有成熟的量产刀具；更长径比的小孔还可采用钢珠挤压法，已有 φ8mm、长径比 20 的成熟工业应用案例。
依靠表层金属塑性变形填平微观峰谷，属于无屑加工，尺寸增量可控制在单边 0.002~0.005mm，粗糙度可达 Ra0.1~0.4μm，同时提升表面硬度与疲劳强度。
仅适合塑性较好的材料（碳钢、合金钢、铜铝），脆性材料（铸铁、硬质合金）无法使用；不能修正预孔的形状误差，对预孔圆度、圆柱度要求高；盲孔底部存在加工死角。



两相螺旋流（液固两相磨粒流光整）完全可以覆盖 8-14mm 孔径（该工艺甚至可加工 0.3mm 级微细流道），但要满足 “不改变尺寸” 的严格要求，需注意以下核心限制：
尺寸控制边界本质是高速磨粒冲蚀的微量去除工艺，正常工艺下单边去除量为 0.001~0.01mm。若压力过高、加工时间过长或磨粒粒度过大，会导致孔径扩大，且入口端去除量显著大于中段和出口端，容易出现喇叭口超差。要严格控制尺寸，必须将单边去除量控制在 0.003mm 以内，需提前做首件标定。


盲孔：无专用回流工装时，磨料会在孔底堆积，底部光整效果差且易出现局部过抛；
台阶孔：棱边位置流体速度突变，容易出现过度倒圆，影响原有尺寸精度；
软质材料（铝、纯铜）：冲蚀去除速率快，尺寸更难控制；高硬度材料（淬火钢、陶瓷）加工效率极低，需搭配金刚石磨粒与高压系统。


无论选择哪种工艺，要保证尺寸稳定在公差内。
预孔粗糙度基础不能太差，建议原始粗糙度≤Ra3.2μm，原始表面越差，需要的去除量越大，尺寸超差风险越高。
