这篇内容是典型的科技自媒体外行解读工程领域，偷换概念、把行业常识包装成 AI 创新、把设计工具等同于设计本身，槽点非常密集。

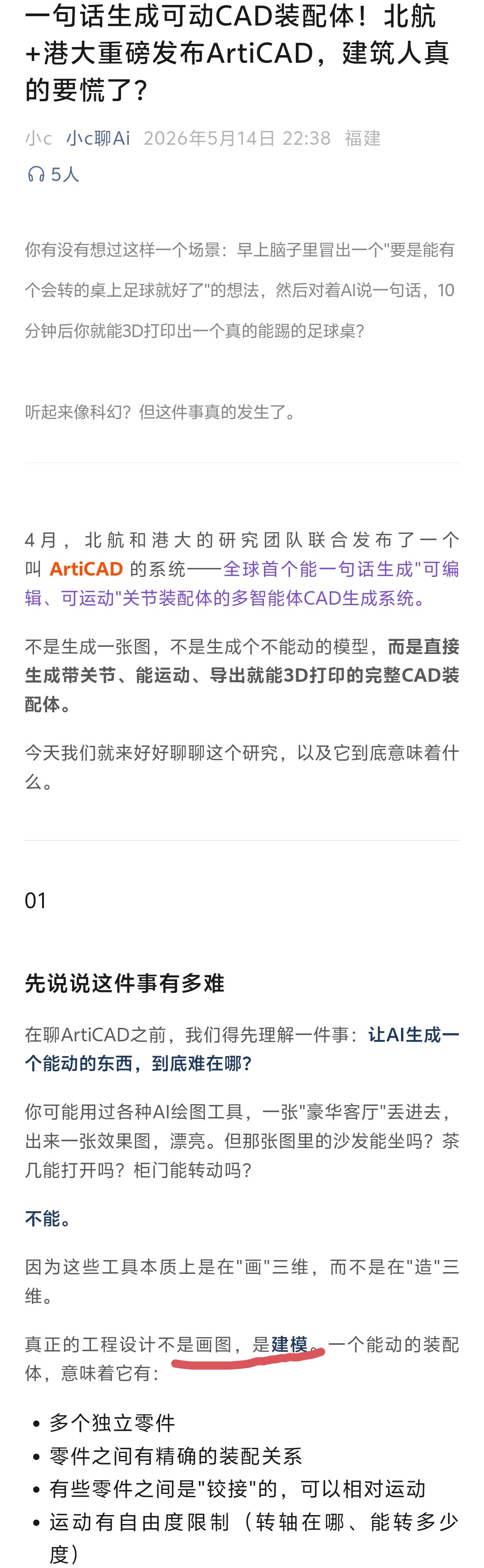

文章里那句 “真正的工程设计不是画图，是建模”，是彻头彻尾的概念颠倒。
二维工程图（俗称 “画图”）和三维建模，本质是设计结果的两种表达载体，只有维度区别，没有高低之分，更谁都代表不了 “工程设计”。二维图用符合国标 GB/T 4457 系列的视图、尺寸、形位公差、技术要求定义零件的全部制造依据；三维建模用参数化特征、装配约束表达几何与配合关系，绝大多数工业场景下最终仍需导出合规工程图才能用于生产、质检。
真正的工程设计，核心是背后的决策工作：功能指标分解、载荷与强度刚度校核、材料与热处理选型、公差配合分配、工艺性设计（拔模、圆角、加工基准）、可靠性寿命计算、成本与可维护性权衡、标准化通用化考量…… 建模和画图，只是把这些决策记录下来的 “笔”。把建模等同于设计，和把 “打字” 等同于 “写论文” 是一个级别的认知错误。

除了核心概念偷换，这套所谓 AI CAD 的叙事，全程停留在玩具级几何拼装的层面，完全没摸到工程设计的门槛。
把 “几何上能动” 当成装配设计文档里的抽屉、柜门、桌上足球，全部只满足 “零件拼起来能转 / 能滑” 的几何要求，完全不涉及工程装配的核心约束：转轴的配合制与精度等级、铰链的承载寿命、滑轨的额定载荷、零件变形量会不会导致卡滞、运动副的润滑磨损…… 只追求几何层面 “能动”，连本科机械原理课程设计的要求都达不到。
“Connector 连接器” 不是 AI 创新，是机械设计的基础方法论。
文章把 “先定连接接口、再设计零件” 吹成核心突破，这其实就是工业界沿用几十年的自顶向下（Top-Down）设计方法。Creo、SolidWorks、CATIA 等主流工业 CAD 里的骨架模型、布局草图、发布几何、接口基准，干的都是同一件事：先约定整机的接口位置、坐标系、配合关系，再拆分零件做详细设计。把成熟的工程常识包装成 AI 的原创洞察，是典型的利用信息差制造噱头。
四智能体架构，全程回避了工程设计的真正难点所谓设计、生成、装配、审查四个智能体，所有工作都只围绕「几何形状」打转：
设计智能体不会做力学计算、不会定材料牌号、不会选公差等级；
生成智能体只会生成外观几何，不会考虑拔模斜度、工艺圆角、壁厚均匀性这些制造刚需；
审查智能体只能查几何干涉，不会校核疲劳寿命、不会评估制造成本、不会判断装配工艺性。
这套体系产出的东西，准确来说是 “可 3D 打印的玩具拼装模型”，和工业语境下的 “工程设计” 没有任何关系。

这类科技自媒体的惯用手法，就是先偷偷降维 “设计” 的定义 —— 把严肃的工程设计压缩成 “三维几何拼图”，再宣布 AI 在这个降维后的领域实现了 “革命性突破”。就像 AI 能画出精美的建筑效果图，不等于它能做结构设计、能通过抗震验算、能出可施工的图纸。工具再智能也只是工具，真正决定设计价值的，永远是工具背后的工程逻辑、计算依据和行业积累。把笔当成文章本身，确实是外行的典型表现。
