定轴双惰齿轮传动的可行性

寂静回声

问







答


如果核心需求是 “实现上下轴同向传动、传递额定功率”，那么单惰轮定轴传动是工程上的最优选择。
结构最简单，零件最少，成本最低；
无装配难题，安装调试零门槛；
可靠性最高，维护成本低；
常规功率下，单惰轮的承载能力完全可以满足需求，为了理论上的分流增加复杂度性价比极低。

如果传递功率极大，单惰轮的齿轮模数、尺寸超过工艺或空间限制，也不推荐这种定轴双惰轮结构，更成熟的方案是行星齿轮传动。


双惰轮方案的真正弊端：
制造误差、安装误差、箱体变形都会导致两个惰轮受载严重不均，极端情况下接近单惰轮承载，分流效果几乎为零，设计冗余全部浪费。要实现合格的均载，需要额外增加浮动机构、柔性支撑，复杂度和成本会进一步飙升。

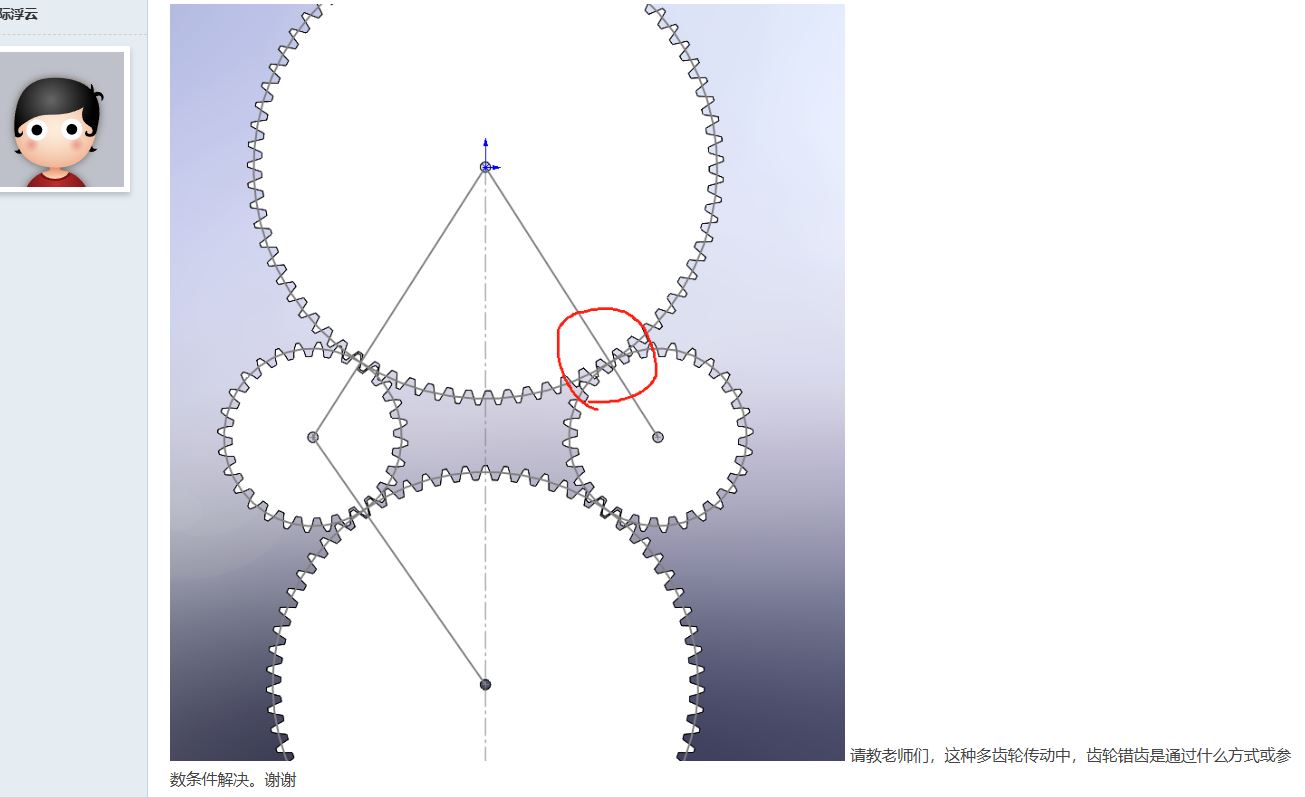

需要严格匹配齿数、中心距、布置角度来满足装配条件，加工和装配的公差要求远高于单惰轮方案，普通加工条件下很容易出现楼主遇到的干涉问题。
轴、轴承、箱体支撑结构的数量几乎翻倍，故障点增加，加工和物料成本显著提升。
