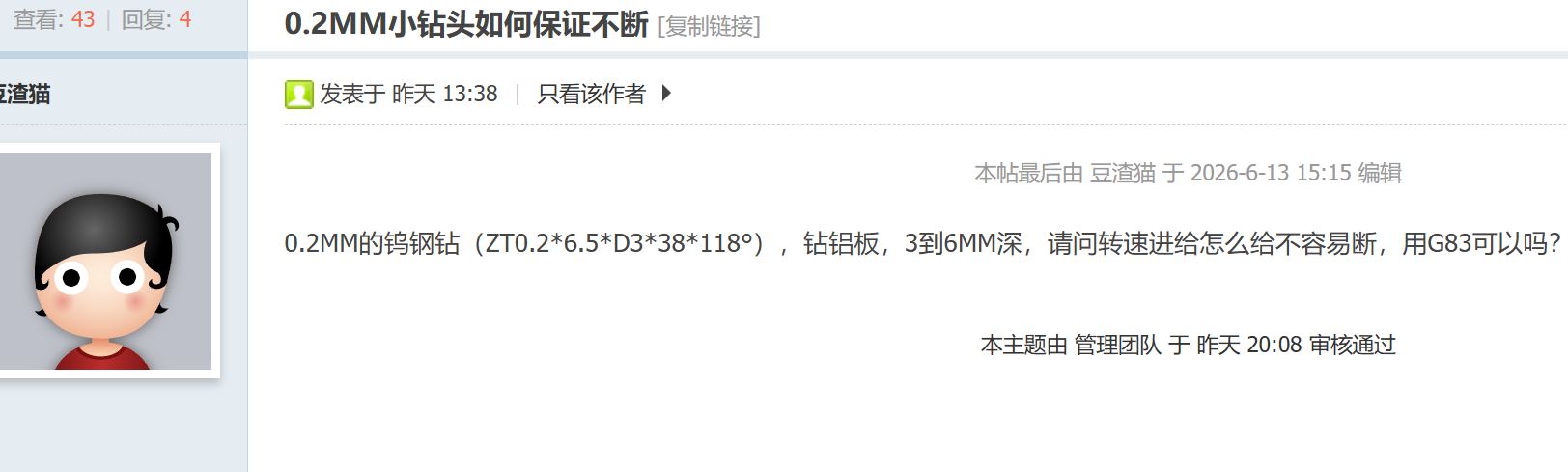

0.2MM微钻头在铝板钻孔3-6mm

寂静回声

问




答

刃径 0.2mm、刃长 6.5mm、柄径 3mm、总长 38mm、顶角 118°，属于标准直柄超细钨钢微钻。
加工铝板 3~6mm 深，对应深径比 15:1~30:1，已经远超无内冷微钻的自然排屑极限（约 3~5 倍径）。0.2mm 钻头刚性极差，断钻的核心原因不是参数本身，而是切屑堵塞、径向跳动过大、轴向力过载、粘刀积屑瘤，参数只是基础，工艺策略才是防断的关键。
进给不能过低：低于 0.002mm/r 时，钻头刃口无法有效切削，会变成挤压摩擦，反而引发粘刀、加工硬化，阻力急剧上升导致断钻。
转速不可盲目拔高：超过 35000rpm 后，主轴跳动、离心力的影响会急剧放大，微小偏摆就会让细钻头承受交变侧向力，极易疲劳断裂。


深径比超过 5 倍径后，切屑无法自然排出，必须采用小步距断屑 + 定期全退排屑的组合策略：
浅层段（0~2mm 深）：每次进给深度 0.3~0.4mm（1.5~2 倍径），到位后快速退刀 0.1mm 实现断屑；连续钻 3 次后完全退出孔外排屑 1 次，把铝屑彻底带出来。
深层段（2mm~ 最终深度）：每次进给深度缩减为 0.15~0.2mm（0.75~1 倍径），每钻 2 次全退排屑 1 次；深度超过 4mm 后，单次进给再减至 0.1mm，每钻 1 次就退刀排屑。
退刀速度设为进给的 3~5 倍，减少空程，但不要过快冲击主轴。
绝对禁止单次钻深超过 0.5mm，否则铝屑会在螺旋槽内挤压成团，直接憋断钻头。



入钻缓进：钻头距离工件表面 0.5mm 时，进给降至正常的 30%，缓慢切入 0.1mm 后再升至正常进给，避免钻头滑移崩刃、侧向弯曲。
孔底停留：钻到目标深度后，主轴不进给停留 0.1~0.2 秒（约 3~5 转），修平孔底同时断屑，再匀速退刀。
若工件表面有氧化皮或不平整，建议先用大直径中心钻打点定位，防止入钻偏斜折断。



铝合金粘性大，极易产生积屑瘤，导致排屑槽堵塞、钻头直径变大，最终断钻：
最优方案：0.5~0.7MPa 高压风冷对准孔口，配合微量植物切削油雾（MQL），既能强制吹走切屑，又能在刃口形成润滑膜，防粘效果最佳。
替代方案：工业酒精连续点滴冷却，润滑性优于乳化液，且挥发快无残留，适合细孔加工；禁止大水直冲，液体压力会导致细钻头偏摆。
绝对避免干切：干切加工铝件，0.2mm 钻头通常钻不到 10 个孔就会因粘刀折断。



0.2mm 钻头对径向跳动极其敏感，0.003mm 的跳动就可能让寿命减半：
优先使用 ER11/ER16 高精度筒夹（跳动≤0.002mm）或热缩刀柄，绝对不能用普通钻夹头（跳动通常 0.01mm 以上，必断）。
钻头柄部尽量多夹入刀柄，刃部露出长度满足孔深即可，悬伸越长刚性越差。
装夹后用千分表检测刃口处径向跳动，必须控制在 ≤0.002mm以内，超差则重新装夹。
高速主轴提前暖机 10~15 分钟，热稳定后再加工，避免热伸长导致的跳动与深度误差。



建议采用主轴转速 n (rpm)12000 ~ 15000，每转进给 fz (mm/r)0.003 ~ 0.004，进给速度 vf (mm/min)36 ~ 60，适用普通加工中心。
