SolidWorks问答：总装配体中的方程式嵌套

寂静回声

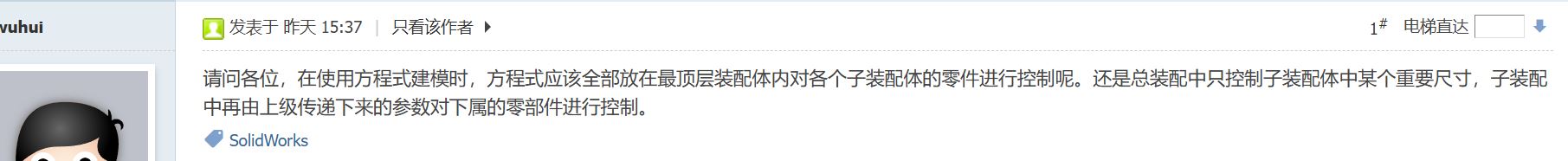

问








答


顶层装配体管控
优势
唯一数据基准：所有关键尺寸（如产品整体外形尺寸、核心对接配合面尺寸）统一在一处定义，简化尺寸更新流程，减少尺寸不一致问题。
全局变量驱动：顶层方程式可定义全局变量（如 “总长度”），通过关联尺寸或系列设计表将参数传递至各子装配体。
参数自动传递：若子装配体引用顶层方程式（采用 $$"顶层装配体@全局变量"$$ 语法），修改顶层参数后变更会自动向下逐级传递。
循环引用预警：SolidWorks 会标记跨层级方程式的依赖关系，便于提前规避参数冲突。
劣势
性能损耗：顶层方程式数量过多会拖慢模型重建速度，大型装配体中该问题尤为明显，原理与柔性子装配体带来的配合计算负载升高一致。
排查难度提升：全部逻辑集中在顶层会大幅增加故障排查成本，出现报错时需要逐层追溯嵌套引用关系 。

子装配体层级管控
优势
模块化设计：子装配体可独立封装自身设计逻辑（如减速器子装配体内部自主管理传动比参数），提升零部件复用性。
优化运算性能：方程式在子装配体内本地求解，减轻顶层运算压力，效果等同于刚性子装配体减少配合计算量 。
独立上下文编辑：可单独打开编辑子装配体，不会对整机模型产生联动影响。
劣势
尺寸失配风险：若未与顶层参数建立显式关联，各子装配体的关键对接尺寸极易出现数值偏差。
需手动同步参数：必须主动借助全局变量或系列设计表，才能将顶层参数向下传递 。

混合方案
兼顾两种层级管控方式，采用平衡设计思路：
顶层装配体职责
定义全局变量，管控整机关键尺寸（如 “产品宽度”“安装孔阵列规格”）；
统筹各子装配体之间的装配约束关系（如电机与外壳的对位配合）。
子装配体职责
使用本地方程式处理内部设计逻辑（如齿轮齿形尺寸计算）；
引用顶层全局变量，保证自身尺寸符合整机设计约束 ；
搭配系列设计表管理多配置，同时继承顶层基础参数。
实操落地方法
顶层全局变量设置
在顶层装配体的方程式对话框中定义核心尺寸（示例：底盘长度 = 1000 毫米）；
参数传递前通过语法校验功能，验证引用关系是否有效。
子装配体方程式设置
关联顶层全局变量（示例：齿轮直径 = 0.2 × $底盘长度@顶层装配体$$）；
对多重复零部件编写实例专属方程式（例如多组结构相同、安装位置不同的支架）。
系列设计表应用
通过外部关联文本文件导入 / 导出方程式，方便版本管控与跨团队协同设计 ；
在方程式视图中隐藏部分特征，单独隔离、调试子装配体内部运算逻辑 。
模型性能优化手段
刚性子装配体设置：将非核心子装配体设为刚性模式，降低重建耗时（原理同配合优化）；

可使用自动求解组序选项自动将方程式以软件所决定的顺序排序以产生精确结果
