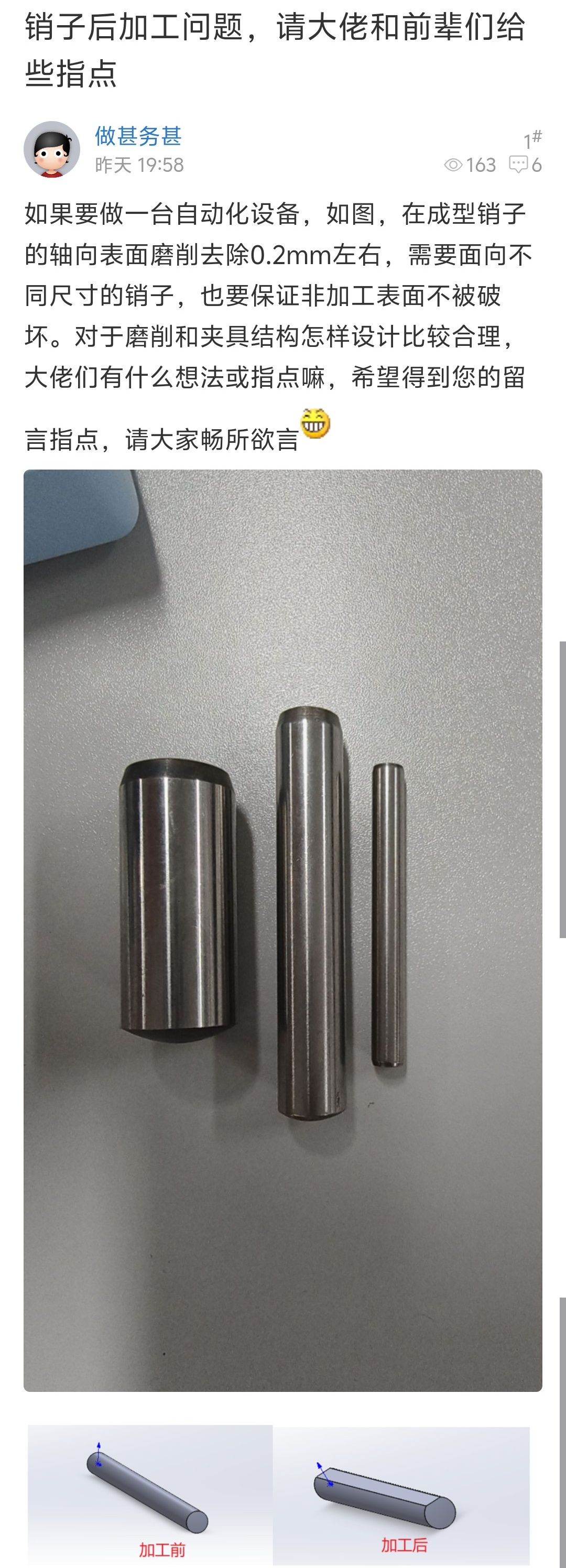

小销子侧面磨平面的工装

寂静回声

问







答

针对圆柱销轴向单平面、0.2mm 小余量、保护非加工面的要求，首选卧轴矩台平面磨床，采用砂轮圆周面进行往复式平面磨削。

导磁 V 型基座 + 侧向辅助防转
如果销子为碳钢、合金钢等铁磁性材料，且生产批量较大。
V 型槽定位 + 磁力吸附提供的正压力，形成基础摩擦力矩，满足精磨工况的防转需求；
在 V 型条侧面加装一排弹簧加载的尼龙侧向顶销，装料后自动顶紧销子侧面，补充防转力矩，即使粗磨大切深工况也不会发生转动。

V 型槽的接触面上粘贴 0.5~1mm 厚的聚氨酯、尼龙或紫铜片，彻底避免划伤销子的精加工外圆面。
