转台检测报告多处可疑

寂静回声

问






答

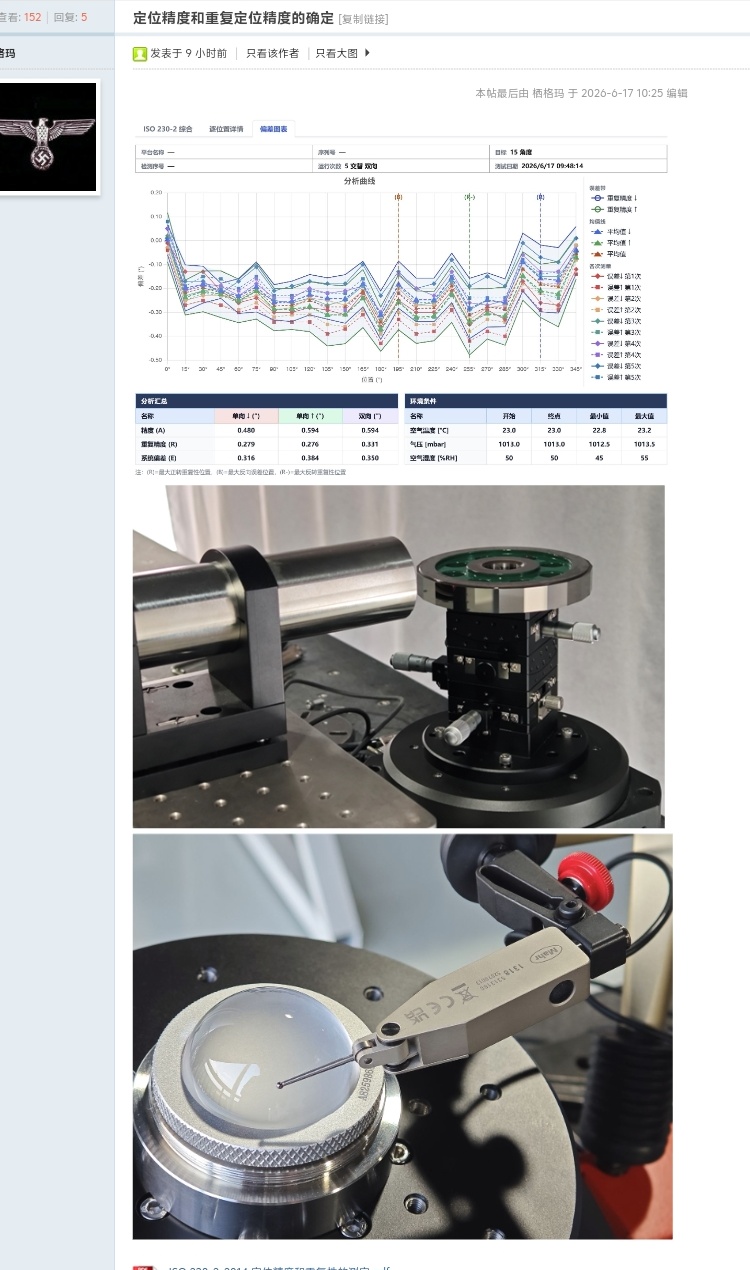

首先最后一张图是什么呢，是mahr的电感测头，所以这与第一张图的测量结果结果有什么关系吗。
第二张图片，左侧是自准直仪，右侧是被测转台。
自准直仪的激光应该射到转台最上的法兰上，而且法兰的圆周面看图片似乎是由多个平面组成的多棱面。

这套方案采用自准直仪 + 多面棱体法，是 ISO 230-2 标准中回转工作台定位精度、重复精度检测的经典方法：
转台带动多面棱体（图中顶部的多平面结构，对应 15° 步距则为 24 面棱体）同步转动；
卧式自准直仪水平出射平行光，瞄准棱体的竖直反射工作面，反射光返回后自准直仪可读出工作面的角度偏差；
每个目标位置多次正 / 反向趋近测量，最终计算定位精度、重复精度、系统偏差等指标。
方法框架本身符合标准规范，但在细节上存在多处可疑甚至矛盾的地方。



图表纵轴标注的偏差单位若为分（′），则与下方分析汇总表的角秒（″）存在 60 倍的量级冲突：
纵轴量程约为 - 0.5~+0.2，若单位是分（′），对应 - 30″~+12″的偏差范围；
但汇总表中定位精度仅 0.480~0.594″，完全无法匹配。
合理推测是标注失误：纵轴实际单位应为角秒（″），此时曲线偏差范围（约 - 0.45″~+0.08″）与定位精度数值吻合。但单位标注错误本身属于报告严重不规范，也容易造成量级误读。


齿轮传动的转台，分度误差是多频率成分的叠加：
一阶分量（360° 周期）：对应蜗轮周节累积误差，通常是误差的主要成分之一；
中高频分量：对应单个齿距误差、蜗杆转动周期误差、轴承径向跳动等，是传动系统必然存在的误差成分。
但本次测量的偏差曲线极其平滑，几乎是完美的单周期正弦形态，几乎看不到任何中高频波动。即使 15° 步距（24 个测点）的采样率会限制高频误差的分辨，也不应完全没有高阶误差的痕迹。


这种过于 “干净” 的一阶主导误差，指向两种可能性：
测量系统引入了显著的一阶安装误差（如棱体轴线与转台轴线的对准偏差、自准直仪光轴与转台轴线的垂直度偏差），其幅值掩盖了转台本身的真实误差分量；
原始数据经过了平滑滤波处理，丢失了转台误差的真实细节。



多面棱体作为角度计量基准，其自身精度直接决定测量结果的可信度，标准测量必须使用经计量校准的标准多面棱体，并附带校准不确定度。从设备图片看，顶部的多面反射结构与转台法兰集成度很高：
若它是转台自身的输出法兰直接加工出多平面，而非独立的标准棱体，则法兰的加工误差（工作面角度偏差、平面度、与轴线的平行度）会全部计入转台的定位误差，测量结果无法反映转台的真实传动精度；
报告中未提及棱体的校准信息，角度基准的溯源性缺失，测量结果的可信度大打折扣。



本次测量达到了亚角秒级精度（定位精度 < 0.6″，重复精度 < 0.3″），属于极高精度等级，这类测量对环境要求极为苛刻：
必须严格隔离空气湍流（通常需防风罩），气流导致的空气折射率波动会直接造成自准直仪读数抖动；
需严格控制温度梯度，结构不均匀热变形会引入显著的角度误差；
需隔离地面振动。
但报告仅给出了温湿度气压的整体范围（温度波动 0.4℃），完全未体现环境控制措施。
仅从数据看，5 次测量的重复性极好，要么环境控制达到了国家级计量实验室水平，要么数据存在修饰。

此外，气压、湿度的起止值完全无变化（起止均为 1013.0 mbar、50% RH），对于数分钟到数十分钟的测量过程来说过于理想化，存在数据记录不真实的可能性。

正向与反向偏差曲线几乎完全平行，全周范围内的反向差值（传动滞环）高度一致。
对于实际转台，反向差来源于传动间隙、摩擦迟滞、结构弹性变形等，通常会随啮合位置、摩擦力变化而产生一定波动。全周恒定的反向差不符合实际传动特性，侧面反映数据可能经过拟合或修正。
