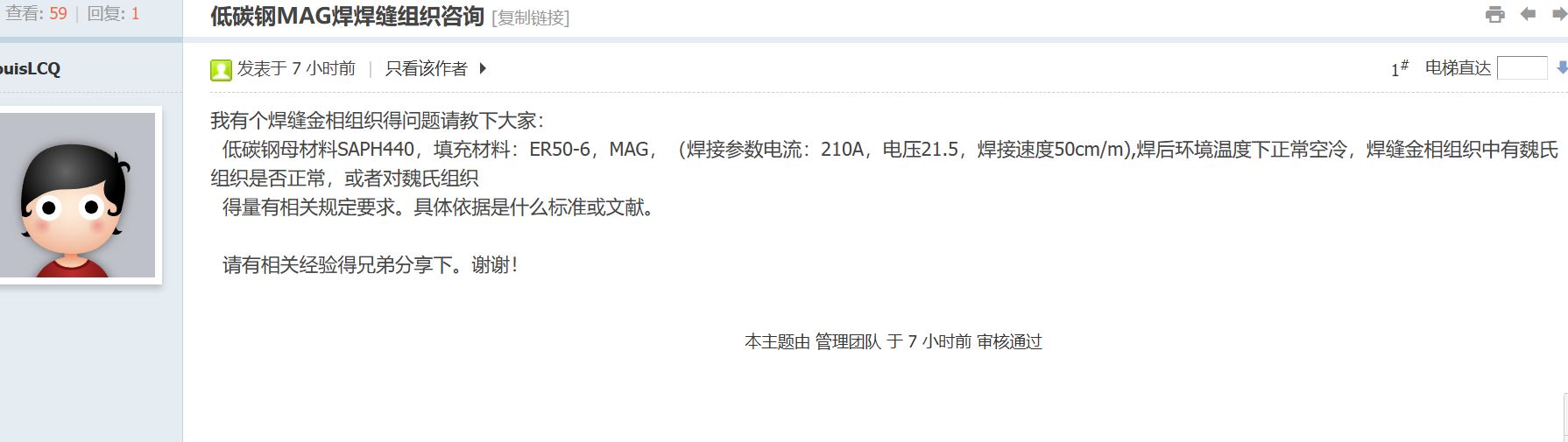

低碳钢焊接出现了魏氏组织

寂静回声

问







答
魏氏组织是低碳钢、低碳低合金钢中典型的过热类组织，其形成必须同时满足两个必要条件：
奥氏体晶粒严重粗大，钢材被加热到远高于 Ac₃的温度，且高温停留时间足够长，奥氏体晶粒发生显著长大，晶界面积大幅减少。
中等偏快的冷却速度，粗大奥氏体冷却时，冷速既不能过慢，慢冷下铁素体沿晶界充分析出，形成等轴铁素体 + 珠光体；
也不能过快，快冷下铁素体来不及充分析出，直接形成贝氏体、马氏体。
只有在特定冷速区间，先共析铁素体才会沿奥氏体晶界向晶内沿特定晶面呈针状、片状生长，最终形成魏氏组织。

碳含量在 0.1%~0.3% 区间的低碳钢是魏氏组织的最敏感成分区间，碳含量过低则铁素体占比过高、易形成等轴晶；
碳含量过高则易出现珠光体、贝氏体，均不易形成典型魏氏组织。

SAPH440母材，符合宝钢 Q/BQB 310 标准，C≤0.21%、Mn≤1.50%，属于典型低碳热轧结构钢，奥氏体晶粒高温长大倾向强，焊接热影响区的过热区本身就极易出现魏氏组织。
ER50-6焊丝，符合 GB/T 8110 标准，C 含量 0.06%~0.15%、Mn 含量 1.40%~1.85%，同为低碳成分。且焊缝熔池凝固后天然形成粗大柱状奥氏体晶，无需额外 “过热” 就具备晶粒粗大的前提，因此焊态低碳钢焊缝本身就极易出现针状铁素体，工程上常统称焊缝魏氏组织，这是铸态焊缝的常态组织特征。
对于常用的 φ1.2mm ER50-6 实心焊丝，CO₂气保焊下 210A 电流对应的合理电弧电压为 23~24V，21.5V 属于明显偏低、弧长过短。
电弧以短路过渡为主，飞溅增大，焊缝熔宽变窄、余高增大，熔池整体体积偏小。
线能量（热输入）随电压降低而下降，冷却速度有所提升，刚好落入魏氏组织的敏感冷速区间；同时熔池高温停留时间缩短，焊缝柱状晶无法通过高温扩散细化，粗大奥氏体直接进入相变阶段，促进针状铁素体生长。
50cm/min 属于中等偏快的焊接速度，进一步降低了单位长度热输入，加快冷却速度，放大了上述效应。
室温环境空冷，对于低碳钢焊接而言本身属于中等偏快的冷却条件。无预热、无后热的情况下，焊后冷却速度恰好处于魏氏组织的高发区间，最终促成了焊缝中魏氏组织的显现。

需要明确：低碳钢焊态焊缝中出现少量魏氏组织属于正常现象，并非绝对的质量问题。
若产品仅要求强度、无低温冲击韧性要求，轻度魏氏组织通常不影响使用；

魏氏组织/侧板条铁素体的危害最终体现在冲击韧性下降上。如果冲击试验合格，即使存在一定量FSP，也可以接受。
这也是为什么 NB/T 47014（承压设备焊接工艺评定）、GB 50661（钢结构焊接规范）等标准都没有对焊缝魏氏组织级别做出直接量化要求，而是通过力学性能来"卡"。

若产品对冲击韧性、塑性要求较高，严重的魏氏组织会降低材料的冲击功、提高韧脆转变温度，则需要进行控制或消除。

将电弧电压调整至 23~24V，与 210A 电流匹配，保证电弧稳定过渡，适当提高热输入，减慢冷却速度；
降低焊接速度，调整至 30~40cm/min，提升单位长度线能量，延长高温停留时间，让铁素体充分沿晶界析出，抑制针状生长。
对于厚度≥6mm 的板材，可采用 100~150℃的低温预热，降低焊后冷却速度，避开魏氏组织的敏感冷速区间，同时还能降低焊接应力。
若工件已焊接完成且魏氏组织超标，可通过正火处理消除：加热至 Ac₃以上 30~50℃（约 890~920℃），保温适当时间后空冷，可细化晶粒，完全消除魏氏组织，同时提升综合力学性能。

不存在所有材料、所有场景通用的 “魏氏组织几级算超标”，判定必须以对应产品标准、设计图纸或供需双方技术协议为最终依据。

GB/T 13299-2022在第1章“范围”中明确指出：“本文件适用于低碳、中碳钢的钢板、钢带和钢棒(坯) 的游离渗碳体、珠光体和魏氏组织的评定，其他钢种可参照使用。”这意味着从文本字面看，焊缝金属和焊接热影响区并不在其直接覆盖范围内。
标准中“其他钢种可参照使用”这一句话，为将其应用于焊缝提供了依据。在工业实践中，焊接热影响区（HAZ）的过热区是魏氏组织的高发区，其形成机理（奥氏体晶粒严重粗化+较快冷却速度）与钢材在轧制、锻造后过热形成的魏氏组织在本质上是相同的。因此，行业内普遍参照GB/T 13299来评级焊接过热区的魏氏组织。

但要注意，GB/T 13299 是方法标准，本身不规定合格级别；“是否超标” 必须由对应产品标准、行业规范、设计文件或技术协议明确。
比如DL/T 884-2019《火电厂金相检验与评定技术导则》：电力行业现场金相检验直接引用 GB/T 13299 作为魏氏组织的评定方法；结合 DL/T 438 金属监督要求，主蒸汽管道、集箱等关键部件的焊缝热影响区，魏氏组织一般控制在≤2 级。

又或者不纠结于金相组织级别，而是通过力学性能试验来判定。
魏氏组织/侧板条铁素体的危害最终体现在冲击韧性下降上。如果冲击试验合格，即使存在一定量FSP，也可以接受。
这也是为什么 NB/T 47014（承压设备焊接工艺评定）、GB 50661（钢结构焊接规范）等标准都没有对焊缝魏氏组织级别做出直接量化要求，而是通过力学性能来"卡"。
