神他妈的链轮在动 链条不动

寂静回声

问








答

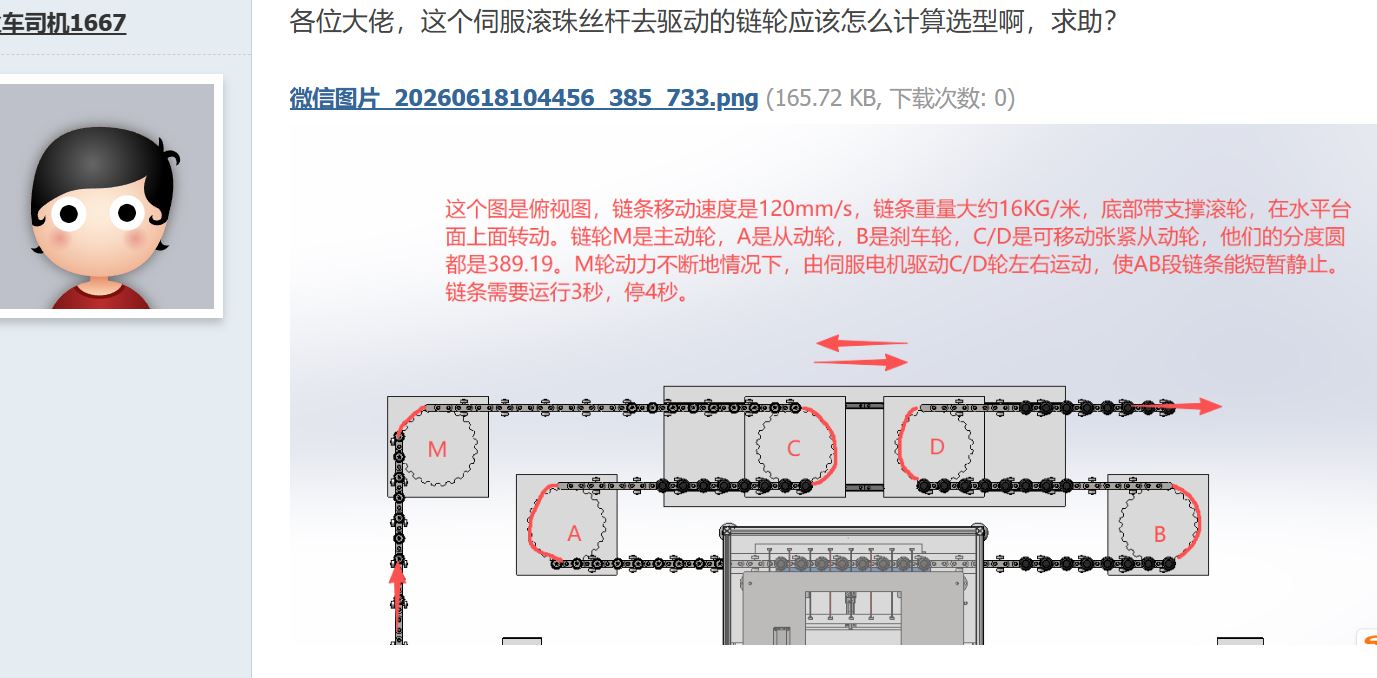

就图中这链条传动结构，根本就不成立。
首先M链轮作为驱动轮，就那包角，90度，你这不是开玩笑吗。
其次假如M 顺时针旋转，就会产生 “推动” M-C 段链条向右平移，本质是让这段链条受压工作。
链条受压会立刻发生侧弯、脱轨、跳齿，根本无法传递运动和力。
不光是M-C段链条，所有直段链条都是被“推动”平移，结果是B链轮根本就不会旋转，更别说刹车停止了。


那假如M链轮逆时针旋转，B链轮也刹车停止，会怎么样呢。
那整个链条都不传动了，那A链轮和B链轮之间的链条传动倒是静止了。
因为要求M链轮不能停止旋转，所以C链轮和D链轮所在的滑块就得向左平移。
但明显平移距离有限，麻烦的是M链轮不能顺时针旋转，所以这个传动机构还是不成立。
