焊接结构和装配结构与减振无关

寂静回声

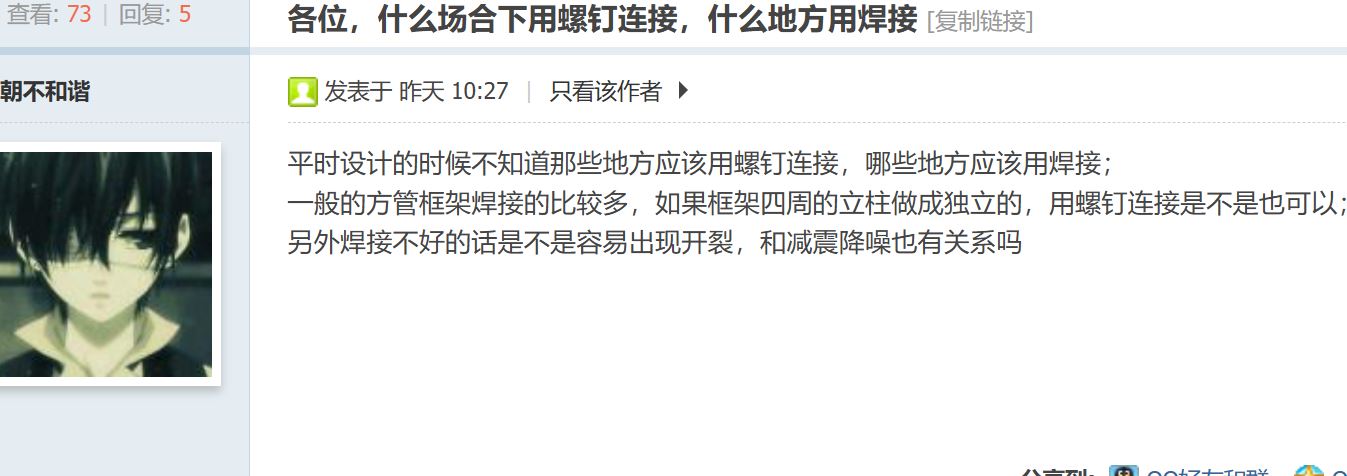

问








答

楼主显然是没下车间看看自己的钢结构车间，那就是典型的装配式钢结构。
普通设备机架、防护围栏、货架、展示架、轻型设备外框这类静载、无强冲击、无交变振动的方管框架，用螺栓 + 连接板（角码）的装配式方案完全满足需求。优势很明确：无焊接变形、现场安装快、可拆解运输、尺寸精度可控，不需要持证焊工，后期改结构也方便。

不能靠螺钉直接抗剪抗拉：必须加角码、L 型连接板、内置螺母板，通过多颗螺栓分散受力，靠接触面摩擦 + 螺栓抗剪传力。薄壁方管直接拧自攻钉，受力稍大就滑牙、拉豁。
必须做防松：有振动的场景必须配防松螺母、弹垫或螺纹胶，否则长期震动后螺栓松动，框架会晃、甚至散架。
节点刚度弱于焊接：螺栓连接属于半刚性 / 铰接节点，抗扭转、抗侧移的能力比满焊的刚性节点差；如果框架要承重、受水平力或者有动载，节点必须加强（增加连接板厚度、螺栓数量），否则容易出现框架形变、螺栓剪切失效。



“焊接不好就一定会裂” 是典型误区，开裂永远是“焊接缺陷 + 载荷条件”共同作用的结果。
轻载、静载场景：焊得再丑也很难裂
普通 Q235 低碳钢方管的焊接性本身就很好，哪怕焊道不均匀、有夹渣气孔、甚至断断续续点焊，只要长期只受静重力、没有冲击和反复形变，应力集中点不会被持续放大，用十几年也不会开裂。车间里很多小作坊焊的简易架子，外观惨不忍睹，但放着承重从来不出问题，就是这个道理。


动载、交变载荷、冲击载荷：缺陷处必然出问题
如果框架带电机、气缸，或者受反复推拉、冲击，焊接缺陷（咬边、未焊透、夹渣、焊瘤）就是天然的应力集中点。疲劳裂纹会从缺陷处慢慢扩展，最终断裂；厚壁方管如果焊接工艺差、残余应力没释放，甚至会出现无外载的延迟裂纹。
补充：薄壁方管（≤2mm）焊接最常见的问题不是开裂，是焊穿、焊接收缩变形，导致框架翘曲、尺寸超差，装不上门板或面板，这也是很多场景改用装配式的核心原因。



纯钢结构本身都是刚性传声体，减振降噪的核心从来不是 “焊还是拧螺丝”，而是有没有柔性元件和阻尼。
焊接结构：节点是刚性连续体，振动衰减极慢，结构传声强 —— 振源（电机、泵）的振动会沿着整根方管传遍整个框架，带动钢板共振发出嗡嗡声，属于 “固体传声” 严重。
螺栓连接：节点处有接触面的微观间隙和摩擦，自带极其微弱的阻尼，振动在节点处会衰减一点点，但这个效果微乎其微，完全达不到 “减振降噪” 的量级；反而如果螺栓松了，会出现撞击式的哐当异响，噪音问题更严重。

振源和框架之间加柔性隔振元件（橡胶垫、弹簧减振器），切断固体传声路径，这是性价比最高的手段；
框架板面贴阻尼材料（阻尼胶、沥青片），抑制薄板共振；
结构上做解耦，不要让振源直接和大面积钢架硬连接。
无论焊接还是螺栓装配，不做这几步，纯钢架的噪音水平没有本质区别。
