神他妈的止裂槽

寂静回声

问








答


在钣金折弯加工时，金属板材会发生塑性变形。如果折弯线一直延伸到板材边缘，或者多个折弯边在拐角处交汇，材料在变形区域会产生极大的应力集中。如果不做处理，板材在折弯时极易发生边缘撕裂、起皱、变形。
释放槽，这是软件给起的名。最标准的名称应该叫止裂槽，就是为了释放应力、避免撕裂和干涉，人为在折弯线端点、拐角或相交处切除的一部分材料，通常是一个小缺口、槽或孔。它给材料的拉伸和挤压变形留出了“缓冲空间”，是保证钣金件能顺利成型且展开图准确的核心工艺特征。

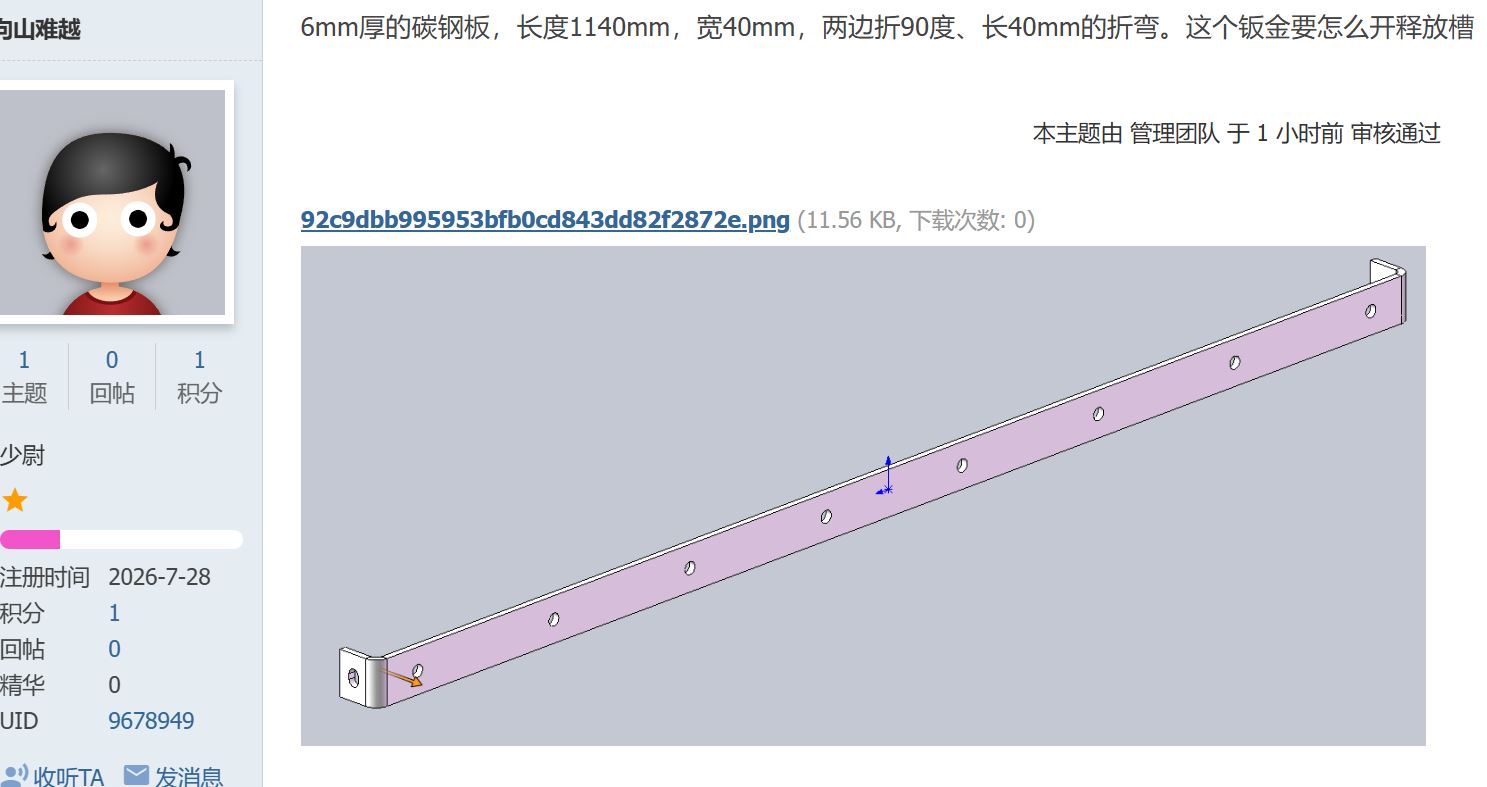

而以楼主的图中结构为例，折弯件折弯线都已完全穿过板材，它不跟其他的折弯边或者是板材边缘有冲突，它就不产生应力集中，就不存在什么边缘撕裂、起褶、变形的事。你加什么止裂槽？止谁的裂？
