两个聚氨酯块 如何"粘"到一起

寂静回声

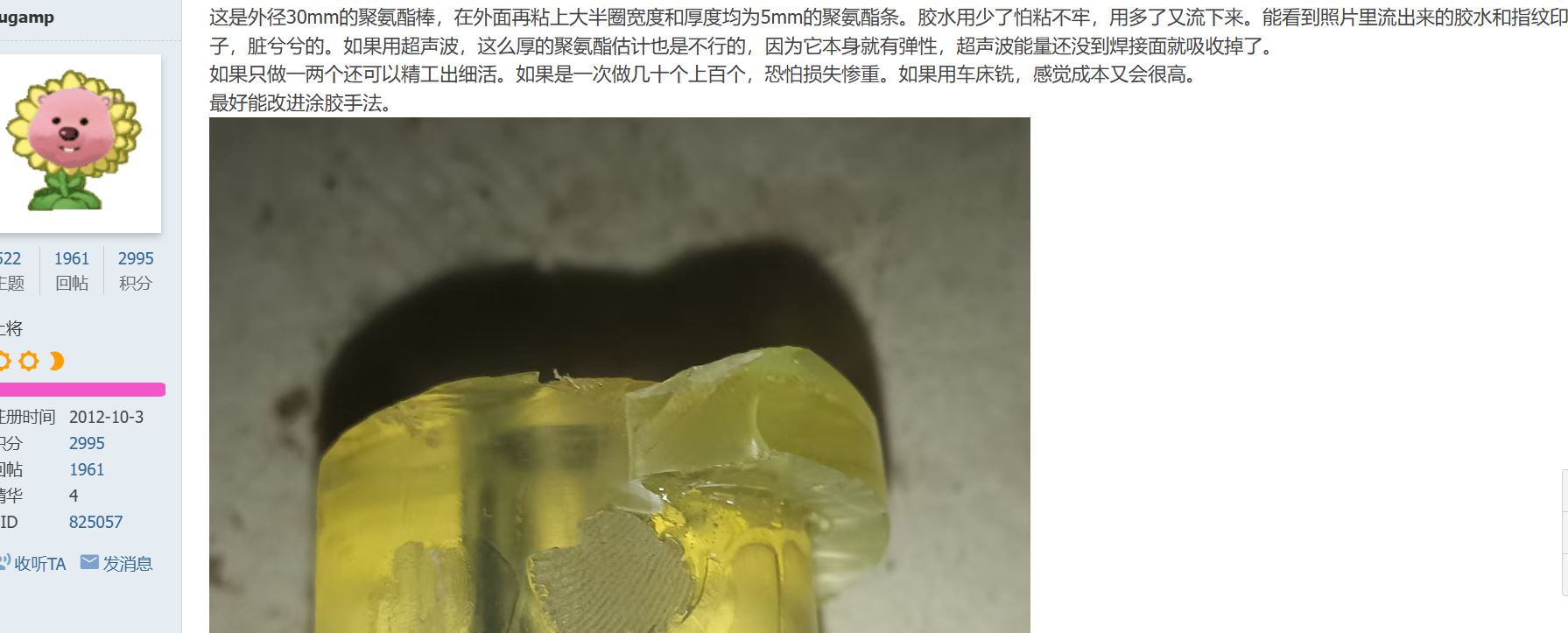

问










答

热固性聚氨酯完全无法应用超声焊接，这类材料成型后分子为交联结构，加热不会熔融只会碳化，不存在焊接基础，只能用胶粘剂粘接。
软质 TPU（邵氏 A 硬度＜70）：内阻尼极强，超声波振动能量会在材料内部像海绵吸水一样快速衰减，5mm 厚度的扇环加上圆柱面的贴合形式，能量几乎无法传递到焊接界面，大概率出现 “表面振得发烫，界面完全没熔合” 的情况

高硬度 TPU（邵氏 A85 以上，尤其是邵氏 D 级硬质 TPU）：配合导能筋设计和优化的超声参数，5mm 厚度可以实现焊接，但需要定制专用超声治具，小批量试做的成本和调试门槛很高。
热熔焊接是同材质聚氨酯粘接的最优解，属于本体结合，强度远高于胶水，且从原理上就能解决 “胶水流淌” 的问题。针对楼主 30mm 棒 + 5mm 扇环的小尺寸场景，推荐优先用接触式热模热熔。
不要直接用电烙铁头接触加热，容易造成局部过熔、加热不均。建议做一对简易弧形热模：一个内弧匹配 30mm 棒外径，一个外弧匹配扇环内径，同时加热两个粘接面，保证熔融层均匀一致。

如果是热固性聚氨酯，或者不想做热熔工装，胶水粘接完全可以实现，核心是解决 “胶量难控” 的问题
首选聚氨酯结构胶（PU 胶），与基材同材质相容性最好，固化后带弹性，能适配聚氨酯的形变，粘接强度可达基材本身强度的 80% 以上；不推荐快干胶，韧性差，受外力易脆裂。
用带刻度的手动点胶针筒，按粘接面积控制胶量，胶层厚度最优为 0.1~0.3mm，对应每平方厘米施胶 0.05~0.1g，宁少勿多，加压后胶会自然铺展。
在扇环的粘接面上，加工一圈深度 0.2mm 的浅槽，或者在边缘做 0.2mm 高的微型挡边。贴合加压后，多余的胶水会被封在槽内，不会向外流淌，同时保证胶层厚度均匀。
用刮胶板，在粘接面均匀刮一层胶，多余的胶直接刮掉，再进行贴合加压，胶层厚度一致性非常高。
