放卷设备是调辊吗

寂静回声

问









答

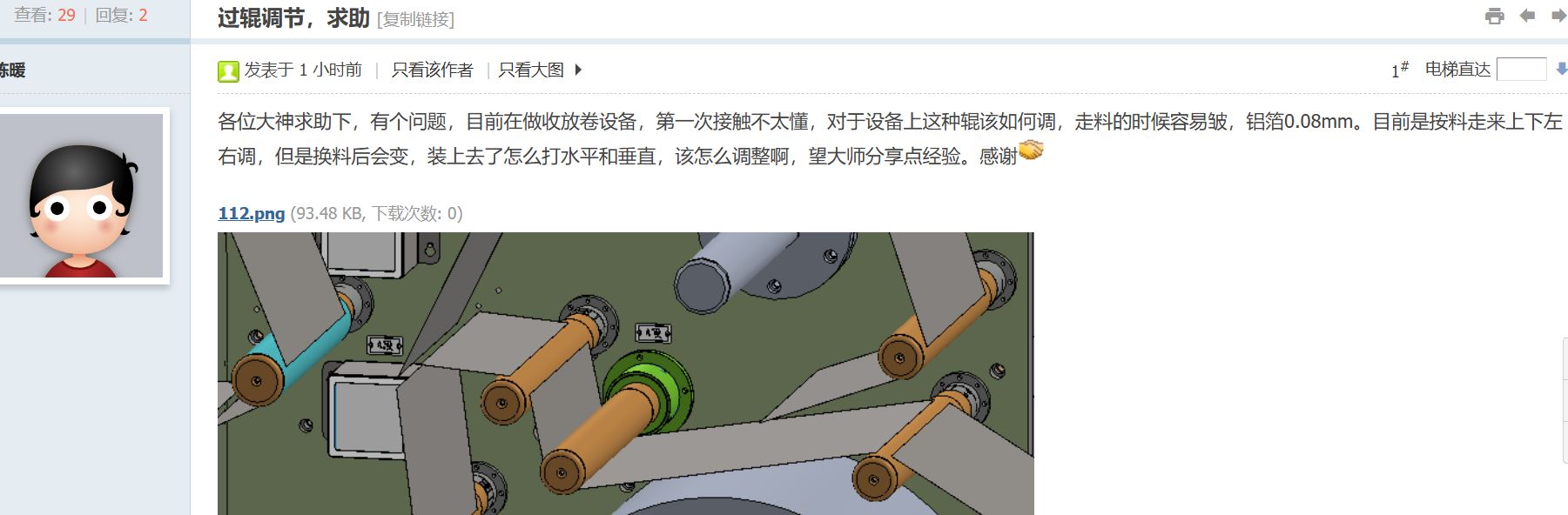

目前靠 “调辊间距” 来应对起皱，本质是用几何位置调整去补偿张力不均、对中偏差、辊系精度差的问题，属于治标不治本。
换料后之所以要重调，核心原因是：新料卷的外径、卷取松紧、材料内应力都发生了变化，开环状态下张力直接波动，而辊间距是固定几何参数，自然无法适配每一卷料的状态。
对于 0.08mm 级别的超薄铝箔，起皱的根源优先级排序为：张力不稳定 > 辊系平行度 / 精度差 > 走料对中跑偏 > 包角不合理



建立闭环张力体系是从根本上解决换料后反复调试的关键，把 “人工调辊” 变成 “系统自动稳张力”。
收放卷闭环恒张力控制
放卷端加装磁粉制动器 + 张力检测器，收卷端用磁粉离合器 / 伺服电机，形成闭环张力控制。0.08mm 软质铝箔的单位宽度张力推荐控制在10~20 N/cm（根据合金状态微调，1 系纯铝取低值，8 系硬铝取高值），张力波动控制在 ±5% 以内。
放卷自动锥度张力
料卷直径从满卷到小卷变化时，张力按设定锥度（通常 5%~15%）自动递减，避免外层松垮起皱、内层被拉变形。配合超声波 / 激光卷径检测，换料后系统自动识别卷径并匹配张力，无需人工干预。
增加浮动缓冲辊
在放卷后、主工艺辊前增加 1 组浮动辊（蓄能辊），吸收换料、接料、加减速时的张力冲击，让料带进入主辊前张力始终平稳。你当前图中全是固定导辊，张力波动直接作用在铝箔上，超薄料极易起皱。



很多时候起皱不是张力问题，是辊子歪了，料带横向受力不均，一边松一边紧必然起皱。
所有导辊与中间主大辊的轴线平行度，必须控制在0.02 mm/m以内，用百分表沿辊面母线打表校准。平行度超差会让料带产生横向分力，形成斜向褶皱，这是人工调辊间距根本补不了的误差。
辊子一旦校准平行度，就不要再频繁挪动间距，把调整维度集中在张力上，而不是辊的位置。
所有导辊必须是高精度辊，辊面圆跳动≤0.01 mm，辊面粗糙度 Ra≤0.8 μm，且做动平衡。辊面弯曲、跳动、有微小凸点，都会在超薄铝箔上形成周期性褶皱。
同时检查每个导辊的轴承转动灵活性，不能有卡滞；辊子转动惯量尽量一致，避免加减速时不同步、料带与辊面滑动摩擦拉皱。



超薄铝箔哪怕偏移 1~2 mm，都会造成横向张力不均，边缘起皱。
在放卷之后、主辊之前加装**光电 / 超声波纠偏系统**，自动纠正料带跑偏，保持料带始终在辊面中心运行。
纠偏响应速度要匹配线速度，避免纠偏过度反而带来张力波动。



结合图来看，部分导辊包角偏小、转向偏急，料带与辊面贴合不足，容易打滑失稳起皱。
关键转向导辊的包角建议控制在90°~180°，包角太小则料带贴合度差、易打滑；包角太大则弯曲应力过大，超薄箔易产生横皱。
相邻转向导辊间距过小时，料带反复小半径弯曲，内应力剧烈变化，容易生成永久褶皱。尽量加大转向段距离，让走料平缓。
自由段跨度建议不超过辊径的 20 倍，跨度太大料带易颤振起皱；但也无需靠 “调间距” 去适配张力，跨度只要在合理范围即可。
