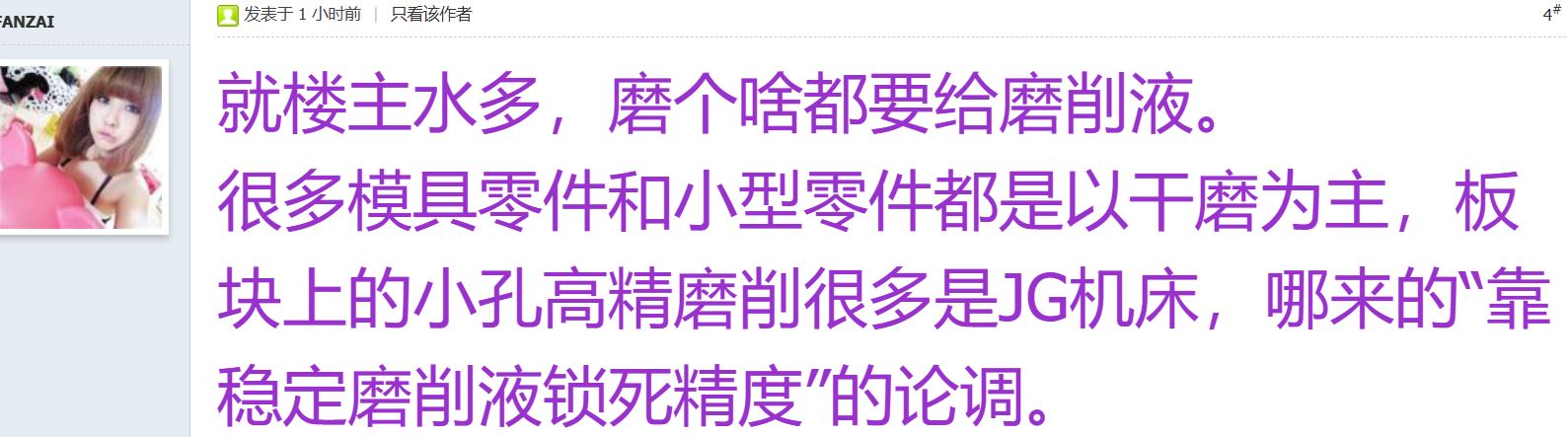

神他妈的JG机床加工不需要磨削液

寂静回声

JG 磨床（坐标磨床，Jig Grinder）是模具、精密工装领域的超精密加工装备，核心用于高精度孔系、复杂轮廓与曲面的终精加工，其加工尺寸精度可控制在微米级，孔的圆度、位置度可达 1~2μm，表面粗糙度 Ra 可低至 0.1μm 以下，是高端模具、精密零件精度保障的核心工艺之一。
而这套高精度能力的实现，恰恰对磨削液有极高的要求，标准远高于普通磨削工艺。

JG 磨削属于高速磨削范畴，砂轮线速度普遍在 15~30m/s，磨削点瞬时温度可超过 1000℃；同时加工对象多为淬硬模具钢、硬质合金、工程陶瓷等难加工材料，这类材料导热系数低，热量极易在工件表层聚集。如果采用干磨，工件局部会产生明显热膨胀，对于孔径、位置度要求在微米级的零件来说，热变形量本身就会远超公差要求，根本无法保障加工精度。尤其是板块小孔、薄壁类零件，热变形敏感性更强，足量磨削液的持续冷却，是控制工件温升、维持尺寸稳定性的核心手段。

JG 加工小孔、窄槽时，通常使用小直径成形砂轮，砂轮容屑空间非常有限。干磨状态下，磨屑会快速堵塞砂轮气孔，导致砂轮钝化、切削刃变钝，进而使磨削力急剧增大、工件振动加剧，直接破坏孔的圆度、同轴度和表面质量。磨削液的冲刷作用可以及时带走磨屑和脱落的磨粒，维持砂轮的切削性能，这是连续稳定加工的必要条件。

模具零件、精密功能零件不仅要求尺寸精度，还对表面完整性有极高要求。干磨极易造成工件表层磨削烧伤、产生微裂纹，对于模具来说会直接缩短使用寿命，甚至导致成型面失效。磨削液通过润滑作用降低砂轮与工件界面的摩擦系数，减少磨削热的产生，同时避免磨粒与工件的硬划伤，是实现 Ra0.1μm 以下超光滑表面、保证表层无损伤的关键支撑。

部分人产生 “干磨” 的错觉，可能是混淆了粗加工工序与 JG 终精加工工序，或是误将微量润滑（MQL）等半干加工方式当成了完全干磨。
