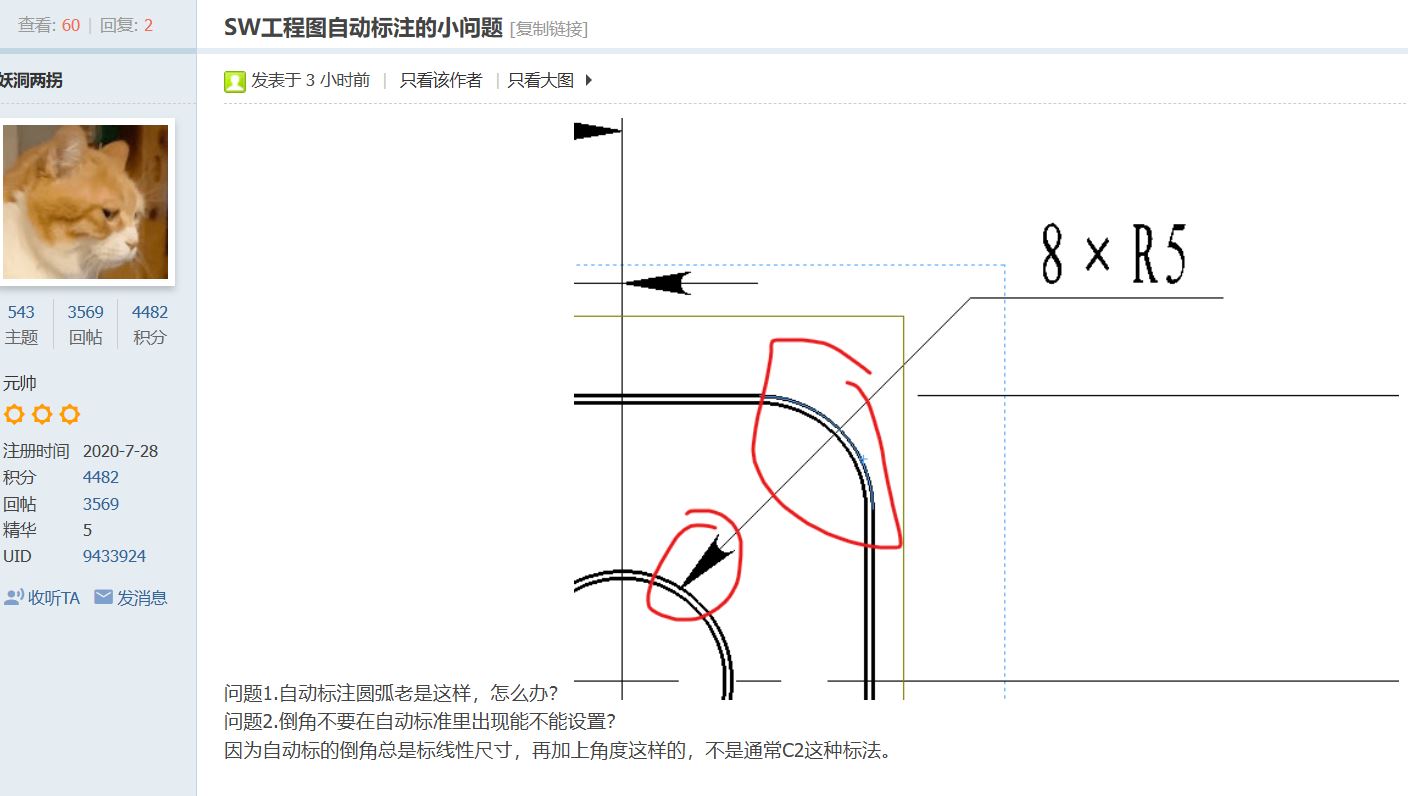

SolidWorks问答：自动标注倒角不合适

寂静回声

问













答


当您在零件和装配体文档中插入尺寸时，除非您另行指定，这些尺寸将为工程图标注。 当您使用模型项目、或为新工程视图自动、或以自动尺寸插入模型尺寸时，则只有为工程图标注的尺寸才被插入。 当您插入注解视图到工程图中时，零件或装配体中的所有注解都将插入到工程图中。

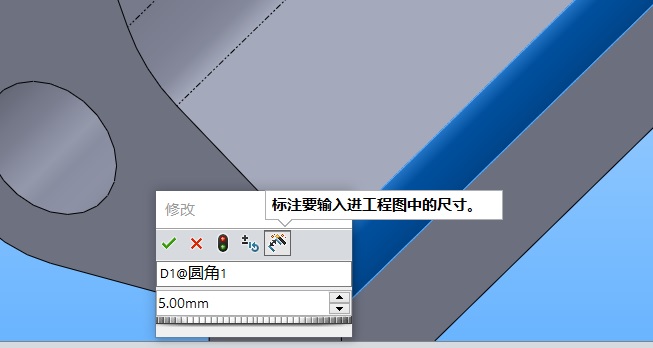

在模型文件中选中圆角，然后双击圆角尺寸。在弹出的修改对话框中，把那个标注要输入进工程图中尺寸的按钮，让它处于弹起状态，就是没有被选中的状态。这样就表示这个尺寸在自动标注时，不能为工程图标注。

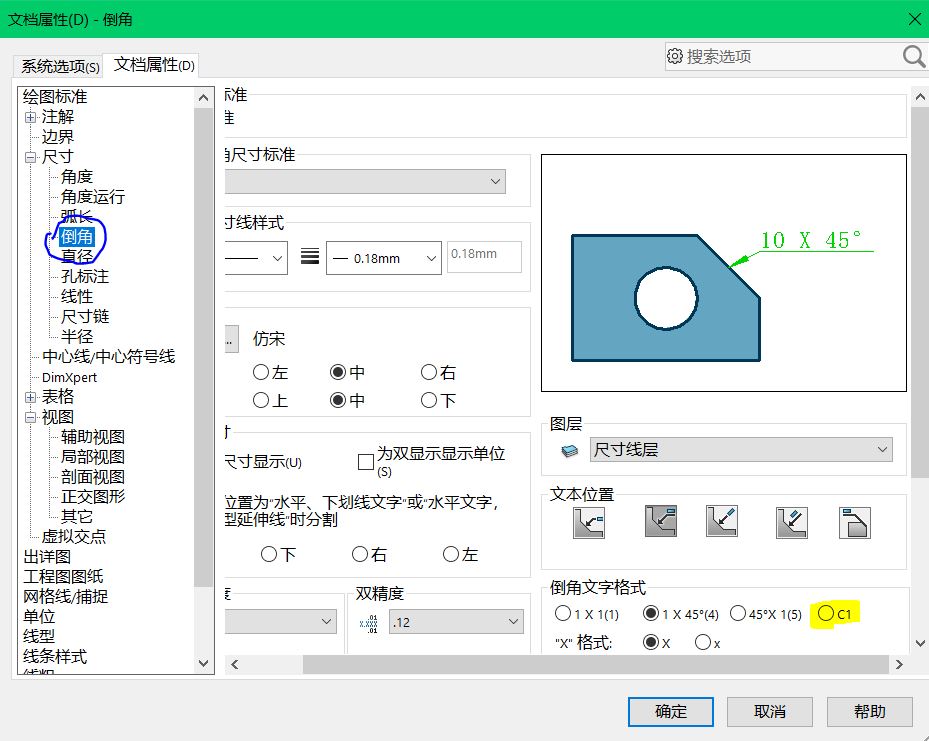

这么设置之后，你在工程图中使用倒角。标注时就会自动给你标成C1、C2的那种格式。
但是如果你指望说自动标注。给你标成C1那是绝对不可能的，因为工程图自动标注引用草图中的标注，而草图中的标注它必然是线性尺寸的，它不可能给什么倒角标注，那草图的尺寸标注哪有什么倒角标注。

而许多的倒角，不管圆角是直角，都是使用的倒角工具的。倒角工具更不可能让你整出倒什么倒角标注的。你看倒角工具的Property属性管理器上面有什么倒角有标注方法吗。
