电机轴承磨损 油体发黑

寂静回声

问







答

普通工业粉尘如矽尘、煤尘、扬尘虽会污染润滑脂、造成磨粒磨损，但其磨损特征以滚道 / 轴颈的均匀磨痕为主；且单纯粉尘污染的油脂呈 “脏、含可见杂质颗粒” 的状态，不会出现图中这种整体发黑、碳化、油泥化的严重劣化。粉尘的作用更多是破坏密封、加速润滑脂流失与污染，属于 “失效催化剂”，而非导致短时间内磨轴扫壁的根源。

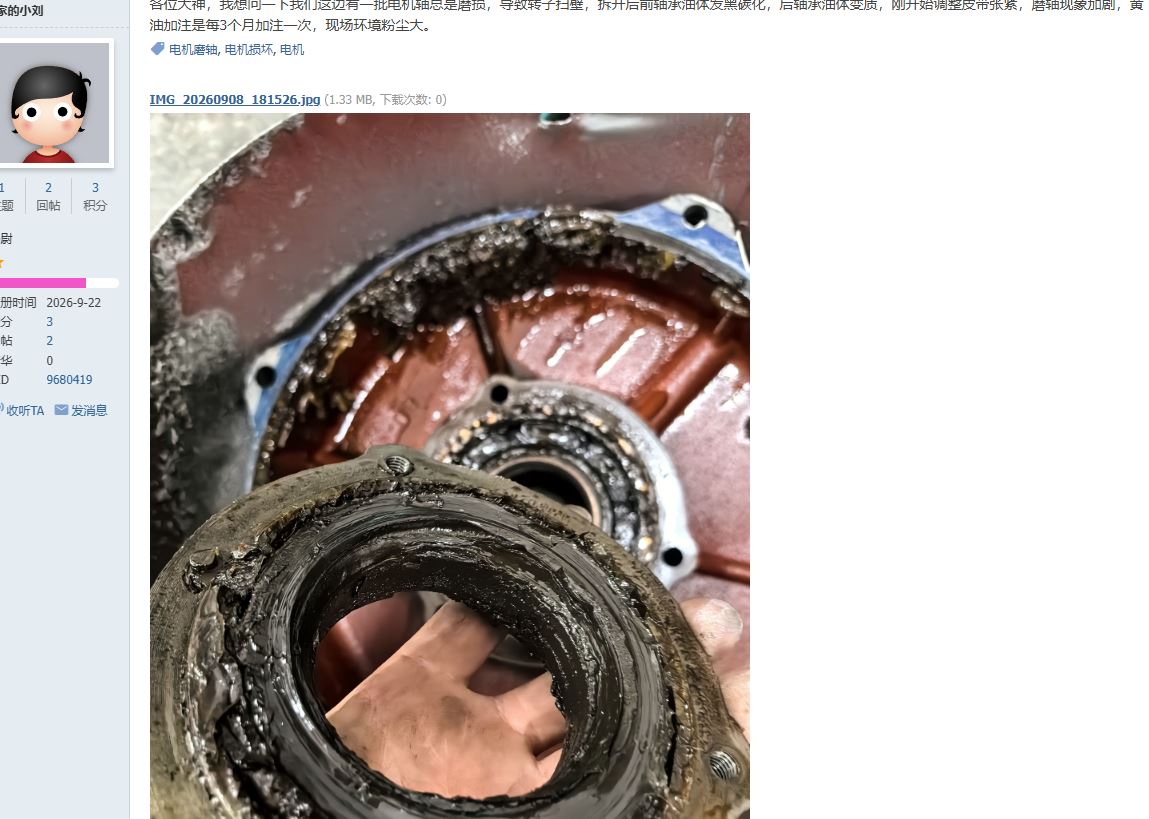

图中润滑脂发黑碳化、轴与轴承同步严重磨损，完全符合轴承自身金属磨损 + 润滑脂高温劣化的典型失效特征：
当轴承滚动体、滚道因过载、偏载或疲劳出现剥落、磨损时，会产生大量微米级的钢磨屑；
这些高硬度金属颗粒在轴承内部形成 “三体磨粒磨损”，如同研磨剂一样持续切削轴承内外圈、轴颈和密封面。
这也是调整皮带张紧后磨损立刻加剧的核心原因：张紧力越大，轴承接触应力越高，磨屑产生速度越快，切削作用越强；
同时金属磨屑会催化润滑脂的氧化反应，再加上过载摩擦产生的高温，润滑脂会快速发生氧化、结焦、碳化，外观上就呈现出这种黑稠、油泥化的状态。



调整皮带张紧力后磨轴现象加剧，本质是附加径向载荷击穿了轴承的润滑与疲劳边界，触发了恶性循环：
1. 皮带张紧力超标 → 电机驱动端轴承承受额外径向载荷，局部接触应力远超设计值；
2. 润滑脂油膜被高压挤破，滚动体与滚道发生金属直接接触，摩擦热急剧上升；
3. 滚动体 / 滚道表面出现微磨损、疲劳剥落，产生大量金属磨屑；
4. 磨屑一方面加剧三体磨损，另一方面催化油脂碳化，润滑性能彻底失效；
5. 轴承间隙快速变大，转子同轴度失准，最终出现转子扫壁故障。


此外，3 个月的注脂周期在粉尘大、重载工况下偏长；同时如果注脂量过多，轴承内部润滑脂搅拌发热严重，也会加速油脂碳化；若润滑脂牌号未选用极压型或高温型，也会在过载下快速失效。

取少量变质油脂做铁谱分析，确认磨屑成分与形态（金属切削粒 / 疲劳剥落粒可直接印证轴承自身磨损），同时排查轴承密封是否已经失效。
