神他妈的流水线设计分成左旋右旋了

寂静回声

问







答

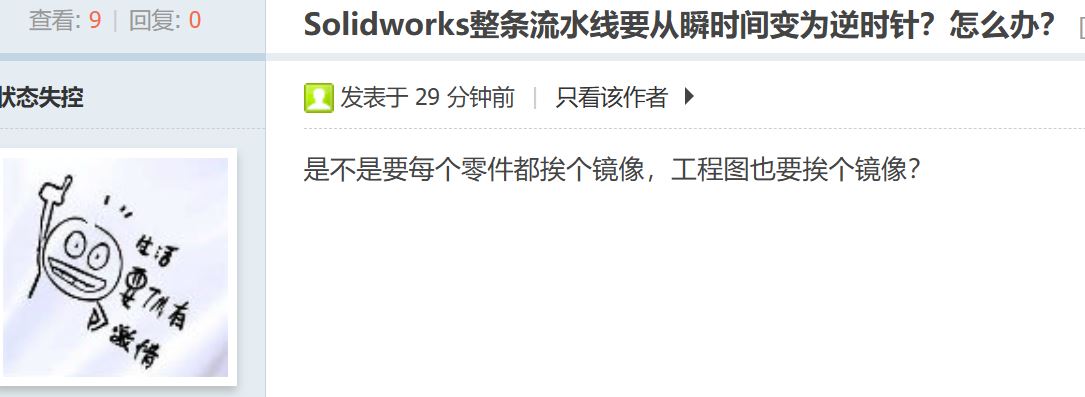

楼主这是把流水线当成了一个一体化的零件，混淆了两个完全不同的概念：
布局改向是系统集成层面的顺序、朝向调整，改动量集中在布局、对接、控制逻辑；
零件镜像是设计层面的几何重构，相当于重新做全套结构设计。
这种思路完全违背了模块化产线的设计逻辑，会造成完全不必要的巨大工作量和成本浪费。



流水线的 “顺时针逆时针”，描述的是物料在整条产线中的环绕流动方向，本质是产线的排布路径、设备前后顺序的反转，而非单台设备本身的左右翻转。
整条流水线是模块化的系统集成，由多台独立的标准设备、工位单元串联而成，每个单元本身是独立的直线型标准功能模块，改方向只改 “串联顺序和对接朝向”，不改单元本身的结构。


绝大多数工业设备如皮带输送机、滚筒线、加工机床、检测工位、包装机等的主体结构都是左右对称的方正结构，本身不区分 “左版右版”。
机械零件的镜像意味着安装孔位、配合公差、加工工艺全部反转，等同于重新开发一套零件，成本和周期都极高，完全不符合工程逻辑。除了极少数非对称的安装支架、转接板需要新增对称件外，99% 的零件都沿用原设计。

工业流水线的弧形段（弧形辊道、弧形皮带机）都是标准模块化产品，本身就分 “左弯” 和 “右弯” 两种标准规格，对应顺时针、逆时针布局，直接选型采购即可，不需要把左弯零件镜像成右弯。

即使是现场自制的大弧度段，也是用短直线段拼接拟合弧线，不存在 “零件镜像” 的问题
